12樓發表于: 2010-11-25 19:02

只看該作者 | 小中大

圖片：

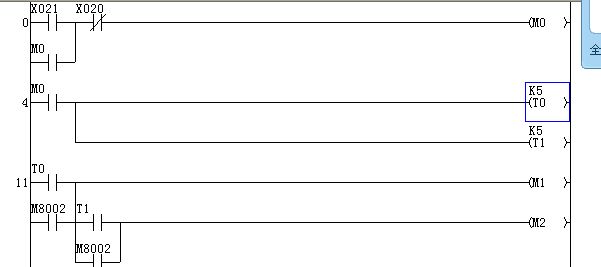

看看這樣的怎么樣

北方

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 317 個
工控威望: 529 點
下載積分: 6196 分
在線時間: 241(小時)
注冊時間: 2010-06-22
最后登錄: 2023-03-11
查看北方的主題 / 回貼

13樓發表于: 2010-11-25 20:20

只看該作者 | 小中大

樓主的原圖有問題，能啟動嗎？

工控組態

工控組態

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 250 個
工控威望: 1159 點
下載積分: 2943 分
在線時間: 325(小時)
注冊時間: 2009-09-03
最后登錄: 2024-12-05
查看工控組態的主題 / 回貼

14樓發表于: 2010-11-25 21:57

只看該作者 | 小中大

12樓的加長T0時間就可以了！

木獬

花看堪折直須折，莫待無花空折枝。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 278 個
工控威望: 433 點
下載積分: 6037 分
在線時間: 253(小時)
注冊時間: 2010-09-13
最后登錄: 2024-12-24
查看木獬的主題 / 回貼

15樓發表于: 2010-11-26 12:33

只看該作者 | 小中大

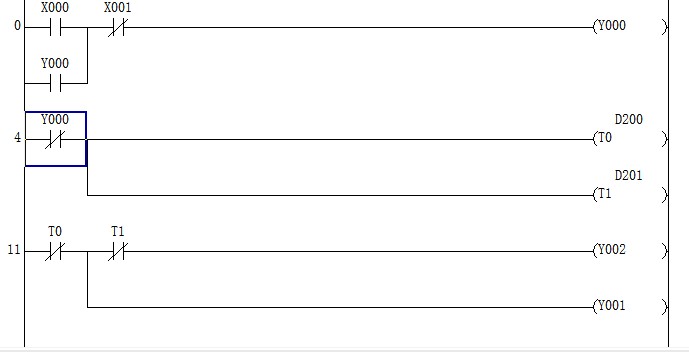

這樣呢

木獬

花看堪折直須折，莫待無花空折枝。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 278 個
工控威望: 433 點
下載積分: 6037 分
在線時間: 253(小時)
注冊時間: 2010-09-13
最后登錄: 2024-12-24
查看木獬的主題 / 回貼

16樓發表于: 2010-11-26 12:37

只看該作者 | 小中大

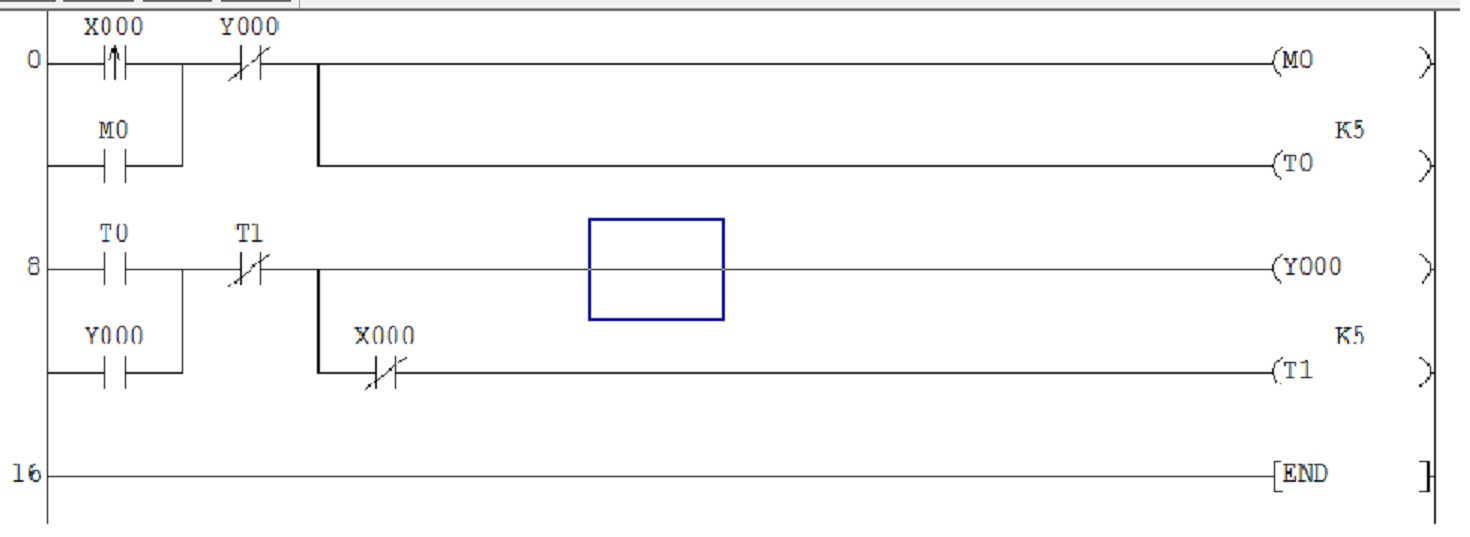

這樣呢

fytjbtxy1997

學習學習再學習

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 75 個
工控威望: 175 點
下載積分: 5359 分
在線時間: 27(小時)
注冊時間: 2009-10-14
最后登錄: 2024-06-04
查看fytjbtxy1997的主題 / 回貼

17樓發表于: 2010-11-26 14:05

只看該作者 | 小中大

penzhenjian

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 290 個
工控威望: 500 點
下載積分: 2339 分
在線時間: 186(小時)
注冊時間: 2009-05-14
最后登錄: 2024-08-22
查看penzhenjian的主題 / 回貼

18樓發表于: 2010-11-26 14:34

只看該作者 | 小中大

8樓的沒有錯呀，是不是你的電路圖畫錯了

chen0yun

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看chen0yun的主題 / 回貼

19樓發表于: 2010-12-28 14:44

只看該作者 | 小中大

延時接通/斷開電路

   x0
|--||-----------------(T0)k90
|
|  y1         x0
|--||--------|/|------(T1)k30
|
|  t0         t1
|--||--------|/|------(y1)
|         |
|  y1   |
|--||----

sl0301

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 198 個
工控威望: 348 點
下載積分: 834 分
在線時間: 225(小時)
注冊時間: 2008-04-17
最后登錄: 2025-01-14
查看sl0301的主題 / 回貼

20樓發表于: 2010-12-28 15:12

只看該作者 | 小中大

什么東東呀我都看不動到底是要問什么意思了，
你要問時間繼電器是通電延時，還是斷電延時

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3393 個
工控威望: 3191 點
下載積分: 70452 分
在線時間: 1604(小時)
注冊時間: 2008-04-20
最后登錄: 2024-12-17
查看wwcwwc的主題 / 回貼

21樓發表于: 2010-12-28 19:41

只看該作者 | 小中大

這個問題是否可以這樣理解：動斷延時的意思是當定時器線圈得電延時指定時間后，它的所有邏輯觸點的極性置反。以8樓的梯形圖為例。當PLC啟動后，首先T0；T1得電（延時0.5秒動作）的同時Y2；Y3也同時得電，延時0.5秒后Y2；Y3同時失電。當然PLC的實際工作過程是自上而下，自左而右的掃描方式進行的。嚴格地講8樓的梯形圖還是不夠編的嚴緊，可能是一個筆誤。要達到這樣的功能用一個定時器也可以了。
