pjf
級別: 家園常客
精華主題: 0
發帖數量: 642 個
工控威望: 714 點
下載積分: 2049 分
在線時間: 291(小時)
注冊時間: 2007-01-11
最后登錄: 2025-05-14
查看pjf的 主題 / 回貼
樓主  發表于: 2011-09-19 11:29
各位老師
   最近看到已梯形圖打開后有一段梯形圖的底色是黃色，其他是白色的，不明白黃色的那段有什么特殊的用途，請高手指點，謝謝。
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6812 個
工控威望: 38416 點
下載積分: 10687 分
在線時間: 9698(小時)
注冊時間: 2006-09-13
最后登錄: 2025-06-26
查看cvlsam的 主題 / 回貼
1樓  發表于: 2011-09-19 12:02

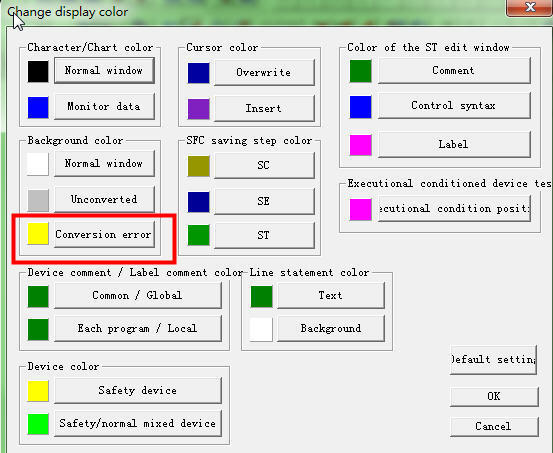

如果你沒有更改過默認的背景顏色，那么出現黃色不是一件好事情啊，那代表梯形圖轉換錯誤。


Good Luck～
lovefeyer
級別: 家園常客
精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的 主題 / 回貼
2樓  發表于: 2011-09-19 12:08
有的時候，你顯示的選擇是9點也會這樣，選擇11點試試
pjf
級別: 家園常客
精華主題: 0
發帖數量: 642 個
工控威望: 714 點
下載積分: 2049 分
在線時間: 291(小時)
注冊時間: 2007-01-11
最后登錄: 2025-05-14
查看pjf的 主題 / 回貼
3樓  發表于: 2011-09-19 12:49
謝謝，梯形圖我是從機床PLC傳出來的，傳了兩次都是這樣，我試了改成11點也不行，按提示是梯形圖轉換錯誤，那是什么原因造成的呢？請您教我怎么做，謝謝
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6812 個
工控威望: 38416 點
下載積分: 10687 分
在線時間: 9698(小時)
注冊時間: 2006-09-13
最后登錄: 2025-06-26
查看cvlsam的 主題 / 回貼
4樓  發表于: 2011-09-19 13:11
引用
引用第3樓pjf于2011-09-19 12:49發表的  :
謝謝，梯形圖我是從機床PLC傳出來的，傳了兩次都是這樣，我試了改成11點也不行，按提示是梯形圖轉換錯誤，那是什么原因造成的呢？請您教我怎么做，謝謝


比如：早期的編程軟件對于一個輸出的輸入條件的數量沒有限制，而在Gx軟件中，只能并聯不超過24行的節點。

Regards
wfb610
級別: 工控俠客
精華主題: 0
發帖數量: 686 個
工控威望: 3968 點
下載積分: 20572 分
在線時間: 717(小時)
注冊時間: 2009-09-25
最后登錄: 2025-05-25
查看wfb610的 主題 / 回貼
5樓  發表于: 2011-09-19 13:45
梯型圖過大不能顯示，用指令表查看
liangtison
級別: 家園常客
精華主題: 0
發帖數量: 631 個
工控威望: 626 點
下載積分: 10579 分
在線時間: 208(小時)
注冊時間: 2008-06-13
最后登錄: 2025-05-15
查看liangtison的 主題 / 回貼
6樓  發表于: 2011-09-20 00:20
梯型圖過大不能顯示，用檢查程序查看，看看是否有報錯！很有可能是之前的舊版本編寫軟件用GX軟件打開后的結果
rockyhuo
專業制造全伺服高速衛生巾機器
級別: 論壇先鋒

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 439(小時)
注冊時間: 2008-07-14
最后登錄: 2025-05-10
查看rockyhuo的 主題 / 回貼
7樓  發表于: 2011-09-20 00:27
用FB編程，或者GX WORK2,讀后就會出現這樣的情況
變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420
awwwwgq
級別: 略有小成
精華主題: 0
發帖數量: 151 個
工控威望: 338 點
下載積分: 732 分
在線時間: 51(小時)
注冊時間: 2011-01-12
最后登錄: 2015-12-26
查看awwwwgq的 主題 / 回貼
8樓  發表于: 2011-09-20 11:20

pjf
級別: 家園常客
精華主題: 0
發帖數量: 642 個
工控威望: 714 點
下載積分: 2049 分
在線時間: 291(小時)
注冊時間: 2007-01-11
最后登錄: 2025-05-14
查看pjf的 主題 / 回貼
9樓  發表于: 2011-09-21 16:16
謝謝了，我再試試
pjf
級別: 家園常客
精華主題: 0
發帖數量: 642 個
工控威望: 714 點
下載積分: 2049 分
在線時間: 291(小時)
注冊時間: 2007-01-11
最后登錄: 2025-05-14
查看pjf的 主題 / 回貼
10樓  發表于: 2011-09-21 16:24
檢查程序查看顯示梯型圖過大不能顯示，我怎樣才能將程序備份出來呢？請各位老師幫忙
xingyufengch
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xingyufengch的 主題 / 回貼
11樓  發表于: 2011-09-26 23:13
我也遇過，只有一個網段是這樣的情況。將觸點由9點改為11點后就OK了
