12樓  發表于: 2011-04-27 18:57
如何了解這個東西的參數呢？

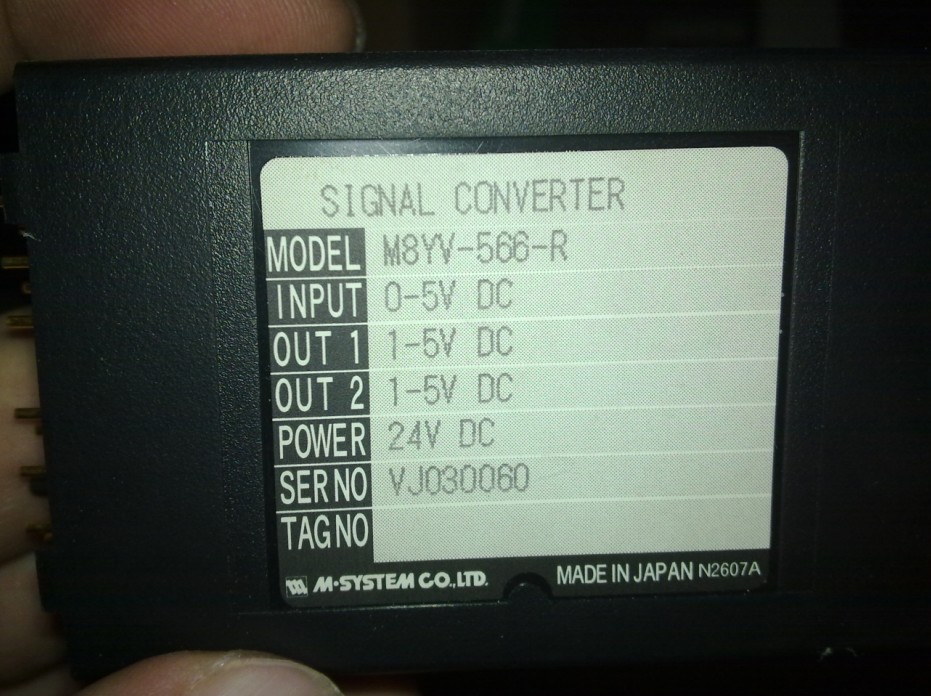

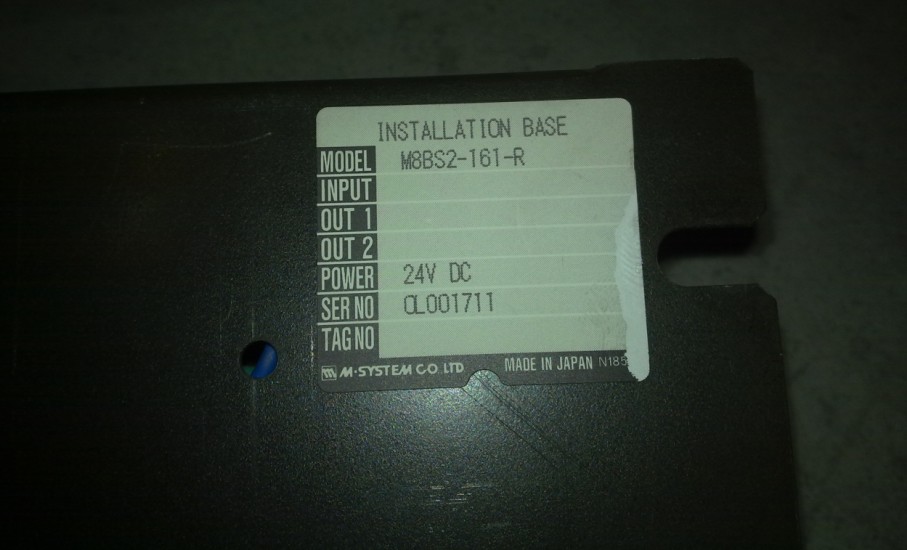

其實在側面就有 我這有很多這玩意

輸入DC  0~5V  兩路輸出1~5V的緊湊型模塊(這種和Q系列PLC一樣插在基板上)

你可能覺的0~5V 變成 1~5V沒什么意義，我也這么覺得，不過它支持CC-LINK網絡

所以就當成了PLC模擬量輸入來使用，被PLC讀入，而輸出也就變的不重要了



[ 此帖被月澤在2011-04-27 19:46重新編輯 ]
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
13樓  發表于: 2011-04-27 19:03

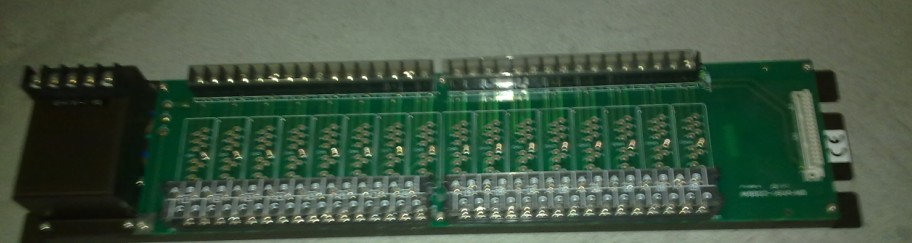

樓主的東西  看看側面就知道是什么信號輸入啦

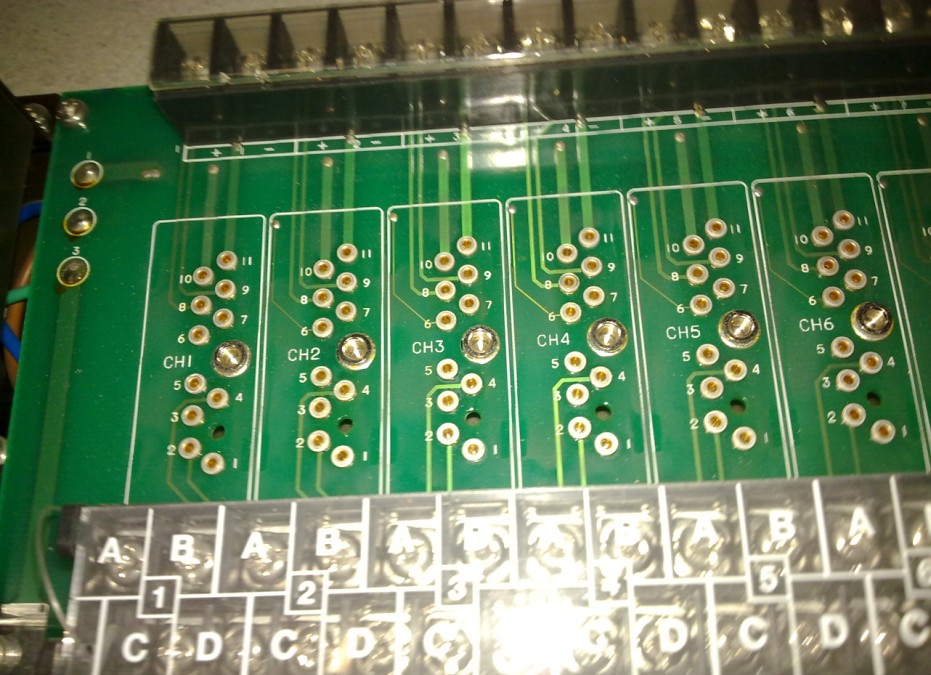

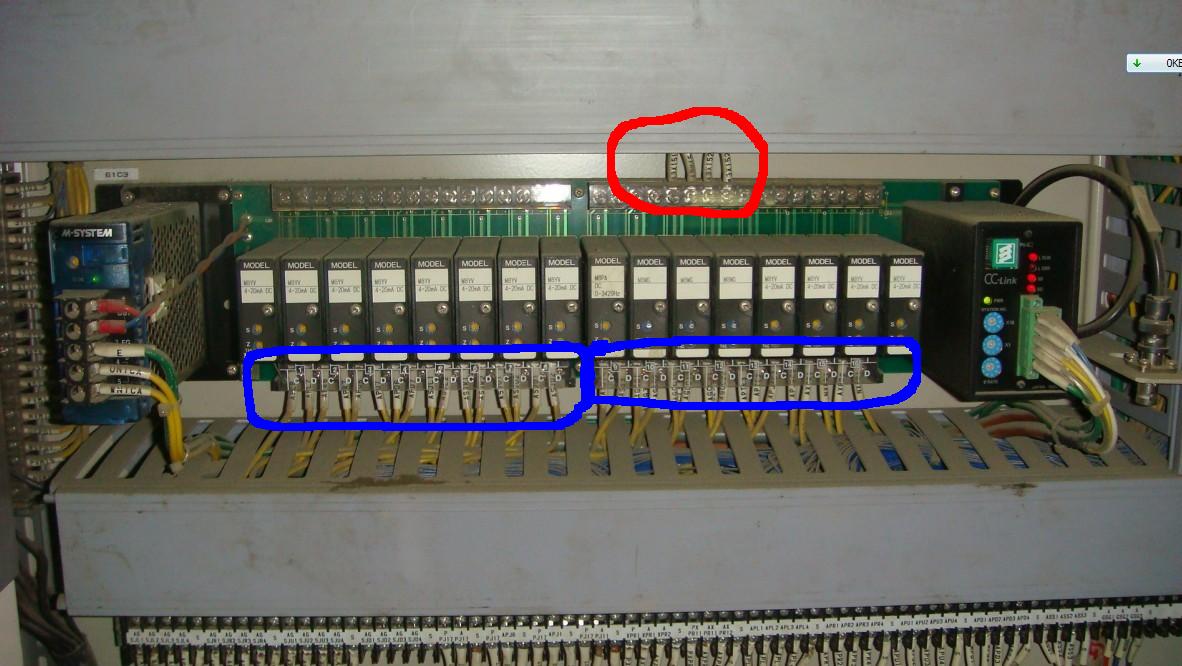

還有下圖 紅色處是有接輸出的...可以用表量出信號

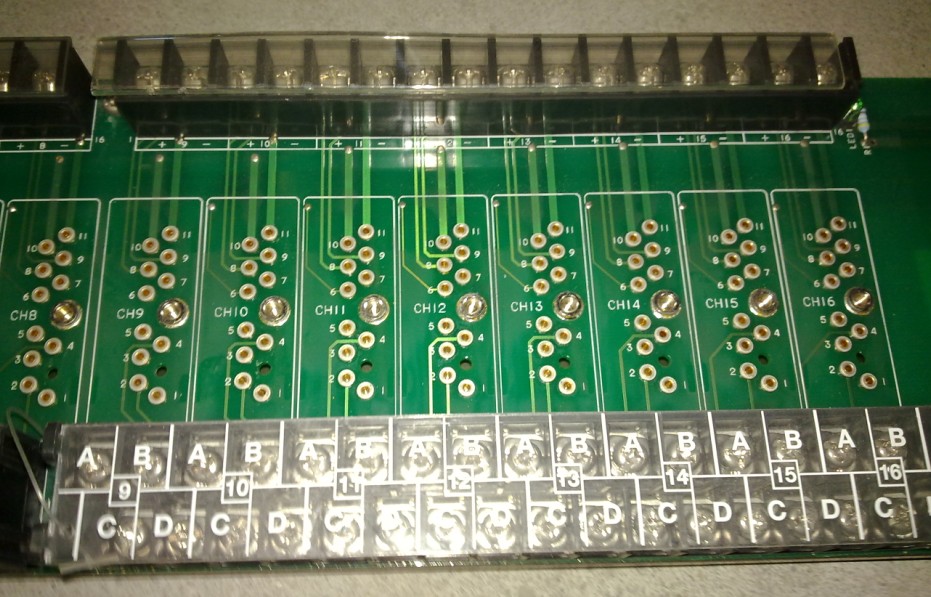

藍色處 是信號輸入 我是看不清怎么接的，不過我沒猜錯 是接在端子排A B上的是INPUT信號 C D 是OUTPUT1  上面接OUTPUT2
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
14樓  發表于: 2011-04-27 19:22

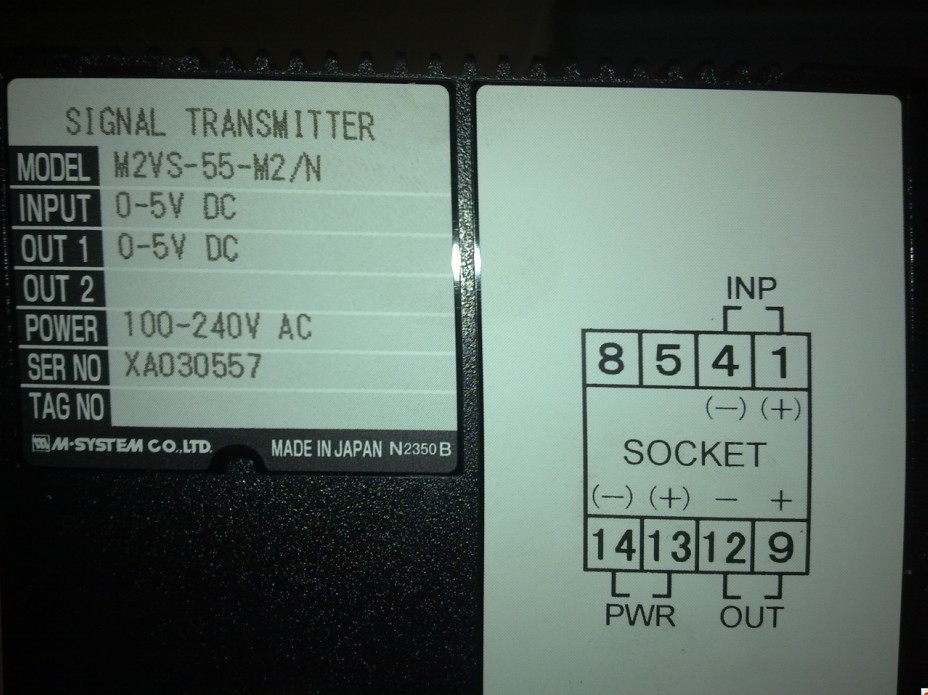

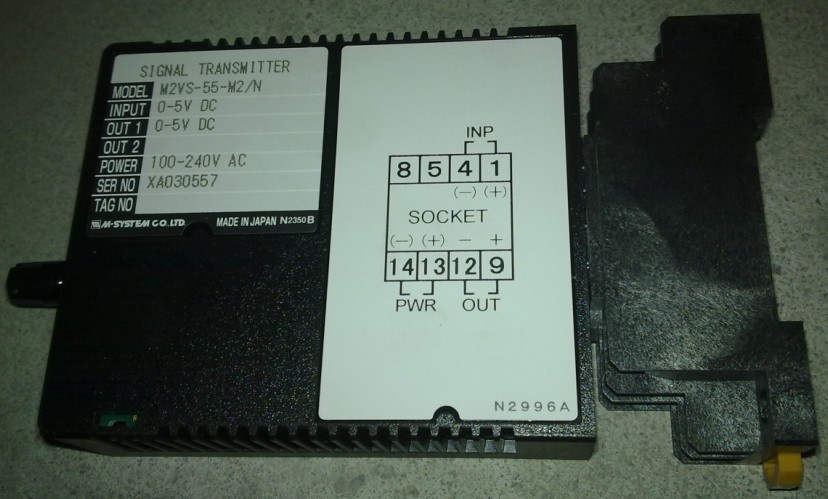

來個獨立的分享一下

輸入=輸出 呵呵  不過輸入輸出信號是隔離的

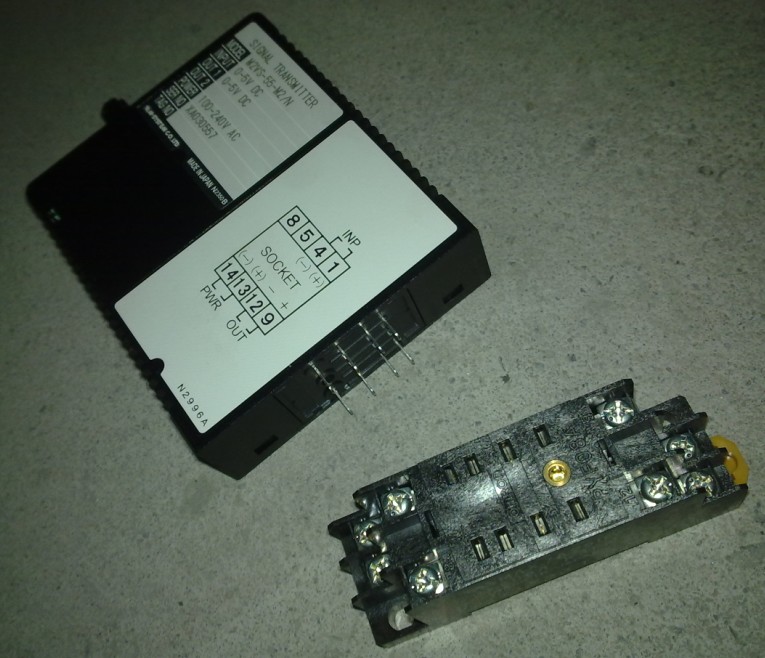

下面底座貌似是Omron 中繼的底座








揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
15樓  發表于: 2011-04-27 19:35

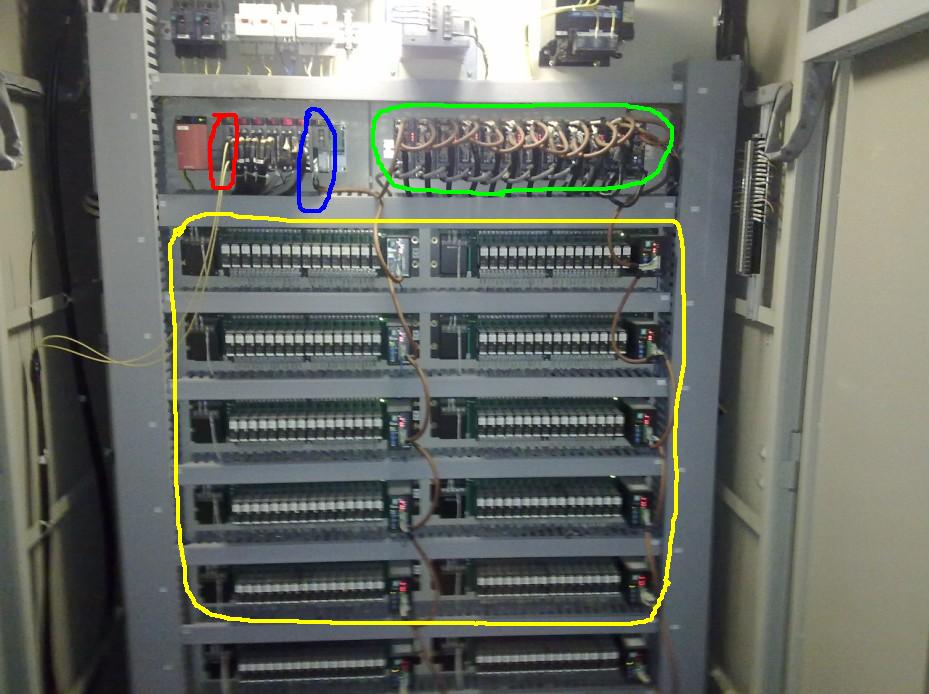

日本三菱電機的人做的工程

MELSECNET-H網網絡+CC-LINK網絡


紅色 MELSECNET-H網網絡

藍色 CC-LINK網絡

綠色 模擬量輸出模塊  AJ65VBTCU-68DAVN

黃色 就是和樓主一樣的 模擬量輸入
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
16樓  發表于: 2011-04-27 19:38

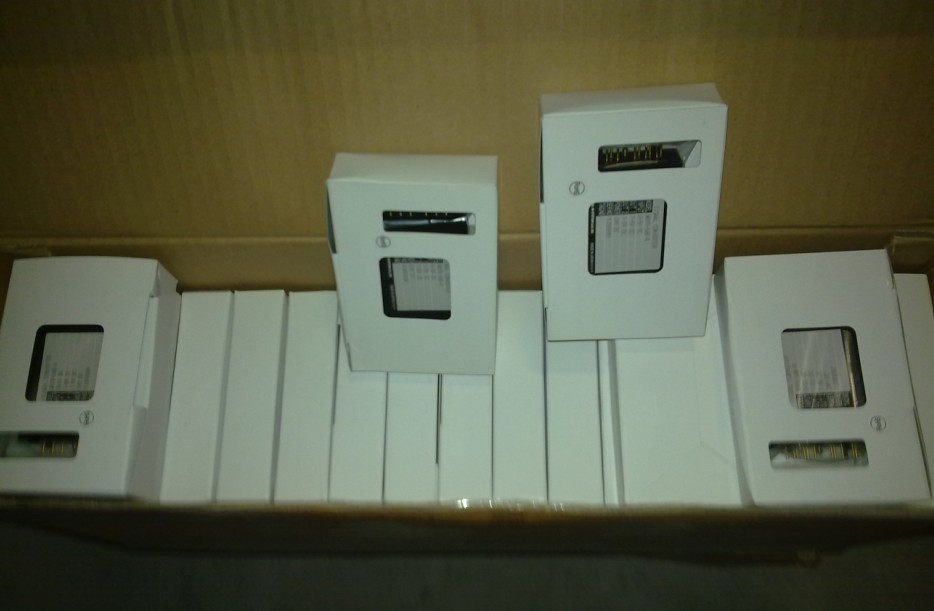

這還有很多備品  到現在都沒換掉過一塊，都要發霉啦
