工控人家園 綜合討論 這樣的PLC輸入點擴展法你敢用嗎？

szzhang001

我愛工控！

級別: 家園�？�

精華主題: 0
發帖數量: 299 個
工控威望: 742 點
下載積分: 1331 分
在線時間: 97(小時)
注冊時間: 2008-10-23
最后登錄: 2024-09-17
查看szzhang001的主題 / 回貼

樓主發表于: 2010-04-30 20:47

全看 | 小中大

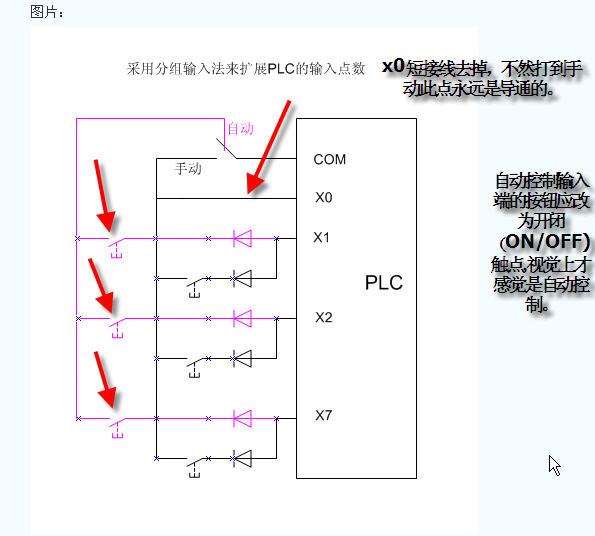

圖片：

在不帶觸摸屏的舊設備改造中出現過輸入接點不夠，想節約成本采用下列方法，你認為可行嗎？

本帖最近評分記錄：

下載積分:+2(佳史) 不錯，加分

吾生有涯，而知無涯！三人行必有我?guī)煟?br />Email: [email protected]

wlw

級別: 略有小成

精華主題: 0
發帖數量: 285 個
工控威望: 399 點
下載積分: 1296 分
在線時間: 214(小時)
注冊時間: 2009-01-10
最后登錄: 2016-12-06
查看wlw的主題 / 回貼

1樓發表于: 2010-09-21 20:43

全看 | 小中大

我看了這個PLC輸入點擴展法我不敢用。我怎么看這種畫法都是手動，而沒有自動功能，照抄的。樓主，你應該把（自動）二字改為（遠程控制）就對了。另外X0端子你畫成短接線了，打到手動功能時這樣會短路PLC內部電源的，所以不敢用。

wlw

級別: 略有小成

精華主題: 0
發帖數量: 285 個
工控威望: 399 點
下載積分: 1296 分
在線時間: 214(小時)
注冊時間: 2009-01-10
最后登錄: 2016-12-06
查看wlw的主題 / 回貼

2樓發表于: 2010-10-01 07:30

全看 | 小中大

圖片：

應該適當修改一下。

呵呵，符號只是把思路表示一下。關鍵是X0的理解。
