樓主  發表于: 2019-04-26 22:31
工程描述：3臺FANUC機器人上下料，視覺抓取，加工完成后由機器人碼垛放進膠盤，再由3伺服電機組成的料倉堆疊；
FX3U PLC驅動3伺服軸，3臺機器人與PLC cc link 通訊；主PLC通過FX 485BD與3臺加工機和伺服輸送機、振動上料裝置N:N通訊；
使用PLC的R寄存器作當天產量統計，每小時產量自動統計，歷史產量查詢，最多可保存一年數據。
包括：人機程序，主站PLC程序，部份從站程序，電氣原理圖；人機與稱重模塊通訊，控制振動盤內物料重量；
[ 此帖被anlyl2014在2019-06-01 09:21重新編輯 ]
描述：工程分享
附件： 工程分享.rar (1493 K) 下載次數:2930
網站提示: 請不要用迅雷下載附件，容易出錯
描述：從機器人導出的完整的LS程序
附件： 機器人導出的LS程序.rar (101 K) 下載次數:1696
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+3(注射器) 熱心助人！
  • 下載積分:+5(applisggq) 好貼好貼！
  • 下載積分:+5(tanktang) 感謝分享！
  • 下載積分:+1(goodzhuye) 真誠感謝！
  • 下載積分:+1(致遠豫信) 感謝分享！
  • 下載積分:+5(cnydb) 感謝分享！
    • 活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 983 個
    工控威望: 8885 點
    下載積分: 10924 分
    在線時間: 929(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-01-09
    查看anlyl2014的 主題 / 回貼
    1樓  發表于: 2019-04-26 23:31



    產量自動統計畫面、歷史產量查詢畫面
    原理圖－主電箱布局圖
    [ 此帖被anlyl2014在2019-04-27 09:34重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+5(applisggq) 感謝分享！
    • 活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 983 個
    工控威望: 8885 點
    下載積分: 10924 分
    在線時間: 929(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-01-09
    查看anlyl2014的 主題 / 回貼
    2樓  發表于: 2019-04-26 23:37


    人機界面跟稱重模塊MODBUS RTU 通訊畫面


    使用人機界面宏功能，把稱重模塊的數據傳給PLC
    新穎的伺服位置設定，手動調到最佳位置，保存即可；
    用戶可以從HMI通過N:N網絡，設置從站伺服輸送機的位置、速度，以及顯示當前位置。
    [ 此帖被anlyl2014在2019-04-28 17:57重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+5(applisggq) 真是好人！
  • 下載積分:+1(tathui)
    • 活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 983 個
    工控威望: 8885 點
    下載積分: 10924 分
    在線時間: 929(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-01-09
    查看anlyl2014的 主題 / 回貼
    3樓  發表于: 2019-05-02 15:21
    引用
    引用第19樓shcaoxianyon于2019-05-02 14:55發表的  :
    感謝分享，哪個是主站的程序


    這兩個都是主站程序，前一個（分水閥+5站）有注解，是增加第5站后備份的，后一個沒注解，增加了一個空筐警報及復位功能，下料機構抓取空筐出錯處理。
    [ 此帖被anlyl2014在2019-05-02 15:26重新編輯 ]
    活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 983 個
    工控威望: 8885 點
    下載積分: 10924 分
    在線時間: 929(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-01-09
    查看anlyl2014的 主題 / 回貼
    4樓  發表于: 2019-05-17 12:44
    引用
    引用第32樓xiaojianlong于2019-05-16 10:04發表的  :
    樓主,要是能貢獻法那科機器人的文本語句程度就更完美了,感應樓主無私奉獻

    晚一點點，再把機器人程序，也傳上來。
    活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 983 個
    工控威望: 8885 點
    下載積分: 10924 分
    在線時間: 929(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-01-09
    查看anlyl2014的 主題 / 回貼
    5樓  發表于: 2019-05-18 17:26

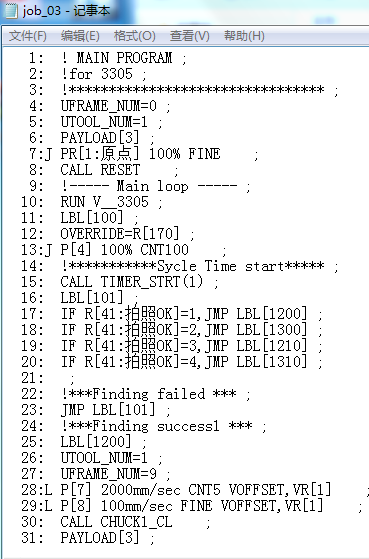

    附件為3個工作站的機器人主要程序，可用記事本打開。
    附件： 3臺機器人主要程序.rar (11 K) 下載次數:123
    網站提示: 請不要用迅雷下載附件，容易出錯
    活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 983 個
    工控威望: 8885 點
    下載積分: 10924 分
    在線時間: 929(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-01-09
    查看anlyl2014的 主題 / 回貼
    6樓  發表于: 2019-07-17 00:39

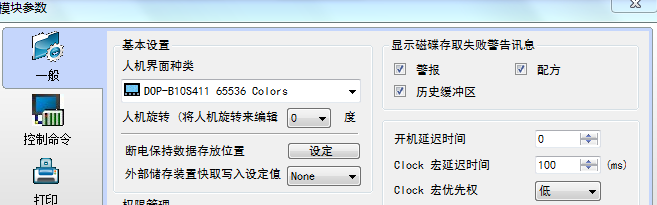

    臺達DOP-B10
