					 matengfei






攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。






















					級別: 論壇先鋒









							精華主題:

							0


							發帖數量: 736 個

							工控威望: 1054 點

							下載積分: 2482 分


							在線時間: 207(小時)


							注冊時間: 2011-08-07
最后登錄: 2017-06-10

查看matengfei的 主題
 /
回貼










                        樓主


					發表于: 2012-11-27 08:35





















						圖片：







高電平驅動負載能力弱的問題，L點甚至不能接負載，有什么辦法加以改進電路，使L點輸出高電平時可以做正極電源用。




























































					 matengfei






攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。






















					級別: 論壇先鋒









							精華主題:

							0


							發帖數量: 736 個

							工控威望: 1054 點

							下載積分: 2482 分


							在線時間: 207(小時)


							注冊時間: 2011-08-07
最后登錄: 2017-06-10

查看matengfei的 主題
 /
回貼










                        1樓


					發表于: 2012-11-27 19:43




















引用
引用第1樓向錢沖于2012-11-27 19:11發表的  :
集電極與0之間接一個10K左右的電阻，負載接集電極，不過輸出狀態與原來相反。

樓上所說集電極與負極之間接一個10K的電阻嗎，這個電阻起什么作用呢？R2（R4）改用100到1000歐的電阻，負載接集電極是讓三極管工作在放大狀態嗎？這樣也達不到取反的效果。




























































					 matengfei






攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。






















					級別: 論壇先鋒









							精華主題:

							0


							發帖數量: 736 個

							工控威望: 1054 點

							下載積分: 2482 分


							在線時間: 207(小時)


							注冊時間: 2011-08-07
最后登錄: 2017-06-10

查看matengfei的 主題
 /
回貼










                        2樓


					發表于: 2012-11-27 19:58





















						圖片：







當晶閘管的門極為高電平，門應該被打開，LED應該亮。LED不亮是因?yàn)闆]有接繼電器？下圖繼續




























































					 matengfei






攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。






















					級別: 論壇先鋒









							精華主題:

							0


							發帖數量: 736 個

							工控威望: 1054 點

							下載積分: 2482 分


							在線時間: 207(小時)


							注冊時間: 2011-08-07
最后登錄: 2017-06-10

查看matengfei的 主題
 /
回貼










                        3樓


					發表于: 2012-11-27 20:05





















						圖片：







左邊：A開關打開，晶閘管的門極為高電平，晶閘管導通，繼電器吸合，LED 也亮。
右邊：B開關閉合，晶閘管的門極為低電平，晶閘管不導通，繼電器不吸合，LED 也不亮。




























































					 matengfei






攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。






















					級別: 論壇先鋒









							精華主題:

							0


							發帖數量: 736 個

							工控威望: 1054 點

							下載積分: 2482 分


							在線時間: 207(小時)


							注冊時間: 2011-08-07
最后登錄: 2017-06-10

查看matengfei的 主題
 /
回貼










                        4樓


					發表于: 2012-11-27 20:13




















上圖好像違背門極被打開，即使去掉門極電壓，晶閘管也一直導通，除非切斷陽極或陰極電源。不明白為什么會這樣
還有與上上張圖，LED不亮的那張，只差了一個繼電器（有一個二極管是泄放回路用的，暫不用管它），但LED卻不亮。不明白




























































					 matengfei






攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。






















					級別: 論壇先鋒









							精華主題:

							0


							發帖數量: 736 個

							工控威望: 1054 點

							下載積分: 2482 分


							在線時間: 207(小時)


							注冊時間: 2011-08-07
最后登錄: 2017-06-10

查看matengfei的 主題
 /
回貼










                        5樓


					發表于: 2012-11-27 20:18





















						圖片：







這個時候根據三極管基極的電壓為高電平或低電平，來取反輸出控制晶閘管。晶閘管導通時可以驅動繼電器，也就是晶閘管導通時的下端可以做正極電源用。




























































					 matengfei






攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。






















					級別: 論壇先鋒









							精華主題:

							0


							發帖數量: 736 個

							工控威望: 1054 點

							下載積分: 2482 分


							在線時間: 207(小時)


							注冊時間: 2011-08-07
最后登錄: 2017-06-10

查看matengfei的 主題
 /
回貼










                        6樓


					發表于: 2012-11-27 20:22




















因?yàn)樵狈Γ瑫簺]有通過實物來接出這個電路。我希望這個電路的功能能通過實物接成功。




























































					 matengfei






攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。






















					級別: 論壇先鋒









							精華主題:

							0


							發帖數量: 736 個

							工控威望: 1054 點

							下載積分: 2482 分


							在線時間: 207(小時)


							注冊時間: 2011-08-07
最后登錄: 2017-06-10

查看matengfei的 主題
 /
回貼










                        7樓


					發表于: 2012-11-28 07:12




















虛擬電子實驗室，網上有下的




























































					 matengfei






攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。






















					級別: 論壇先鋒









							精華主題:

							0


							發帖數量: 736 個

							工控威望: 1054 點

							下載積分: 2482 分


							在線時間: 207(小時)


							注冊時間: 2011-08-07
最后登錄: 2017-06-10

查看matengfei的 主題
 /
回貼










                        8樓


					發表于: 2012-11-28 10:17





















						圖片：







NPN三極管放大電路。當然基極的電源可以用小一點的，5V也可以,但電阻R也要適當減小一點。這樣發射極正偏（VB>VE),基極到發射極有小電流流過，集電極反偏（VB<VC),集電極到發射極就有大電流流過，這就是三極管的放大作用。




























































					 matengfei






攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。






















					級別: 論壇先鋒









							精華主題:

							0


							發帖數量: 736 個

							工控威望: 1054 點

							下載積分: 2482 分


							在線時間: 207(小時)


							注冊時間: 2011-08-07
最后登錄: 2017-06-10

查看matengfei的 主題
 /
回貼










                        9樓


					發表于: 2012-11-28 10:19





















						圖片：







通過LED指示燈可以更好的看出




























































					 matengfei






攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。






















					級別: 論壇先鋒









							精華主題:

							0


							發帖數量: 736 個

							工控威望: 1054 點

							下載積分: 2482 分


							在線時間: 207(小時)


							注冊時間: 2011-08-07
最后登錄: 2017-06-10

查看matengfei的 主題
 /
回貼










                        10樓


					發表于: 2012-11-28 10:21

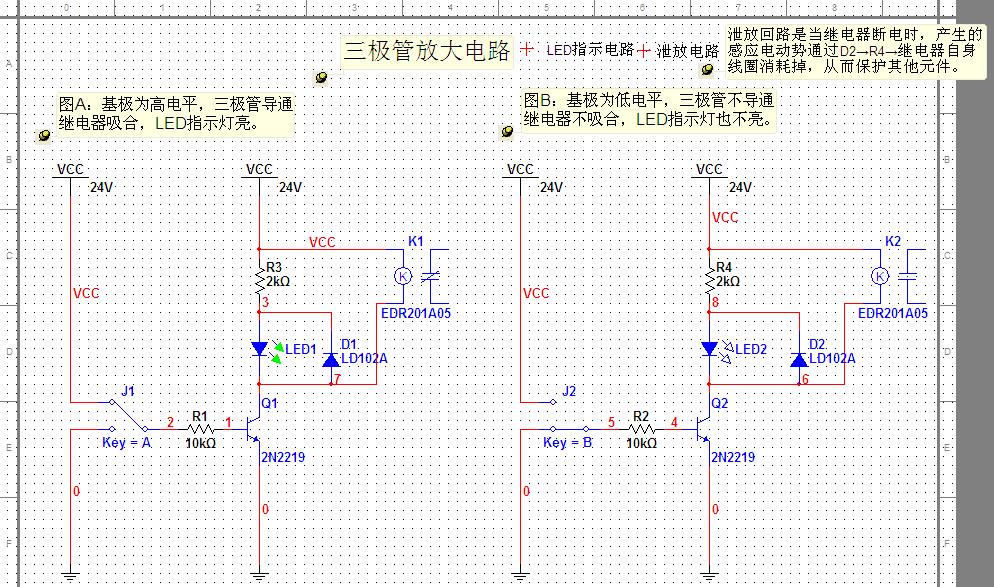

						圖片：







可以再給繼電器加一個泄放電路。




























































					 matengfei






攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。






















					級別: 論壇先鋒









							精華主題:

							0


							發帖數量: 736 個

							工控威望: 1054 點

							下載積分: 2482 分


							在線時間: 207(小時)


							注冊時間: 2011-08-07
最后登錄: 2017-06-10

查看matengfei的 主題
 /
回貼










                        11樓


					發表于: 2012-11-28 10:23

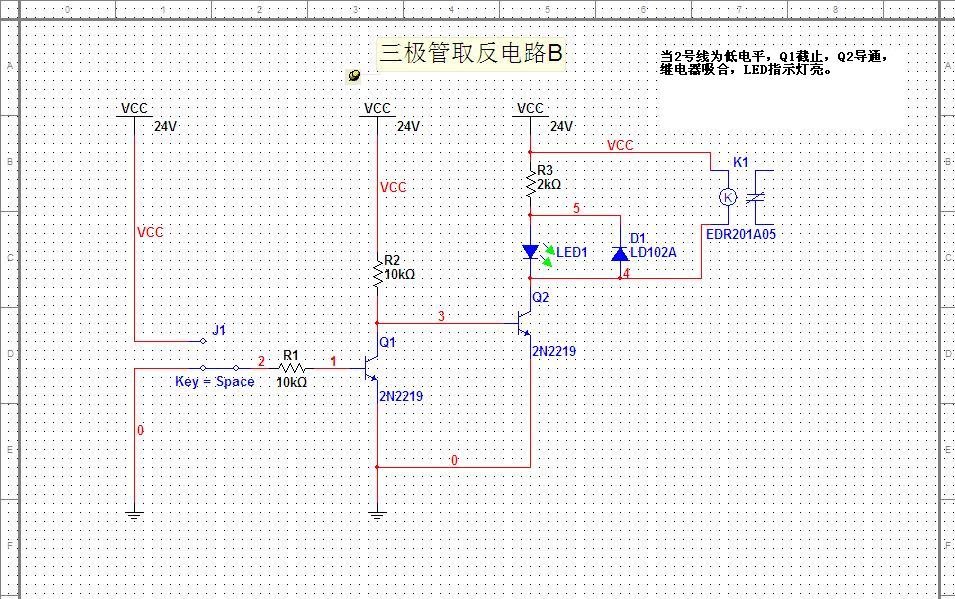

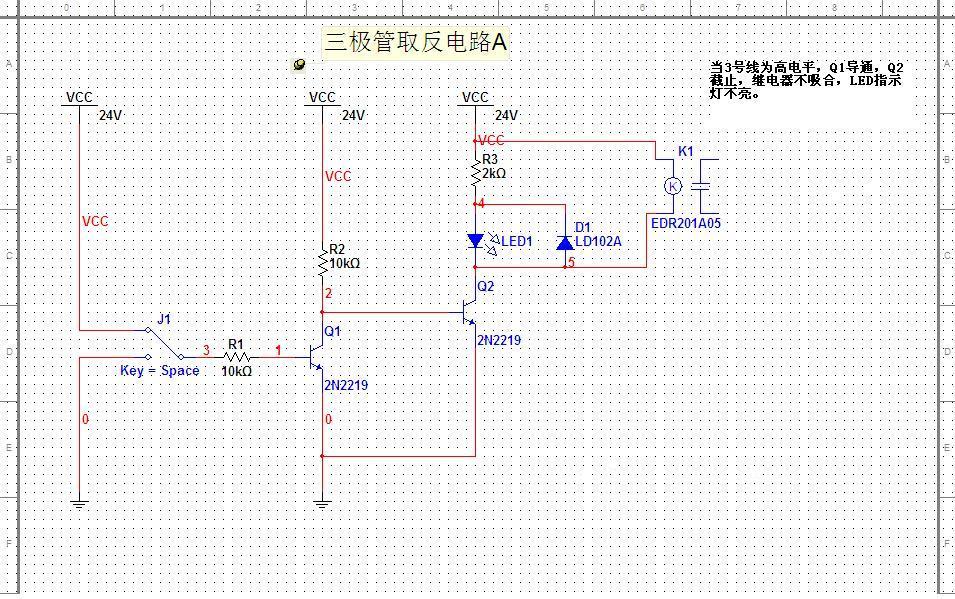

						圖片：








						圖片：







通過三極管取反電路，可驅動負載。

























































  • «
