chenjj49
級別: 家園常客
精華主題: 0
發帖數量: 344 個
工控威望: 645 點
下載積分: 798 分
在線時間: 134(小時)
注冊時間: 2023-02-05
最后登錄: 2024-12-20
查看chenjj49的 主題 / 回貼
樓主  發表于: 2024-02-27 18:34
圖片:

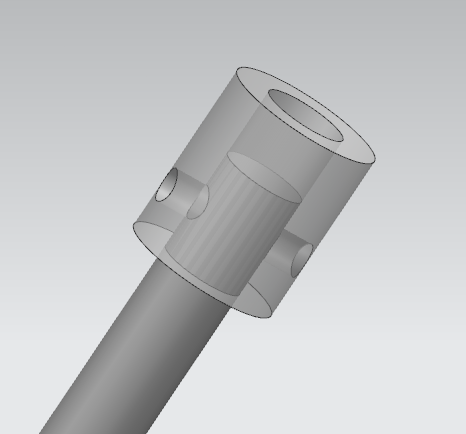

如圖,有一個軸,軸上有個銷孔;有一個軸套,上面也有個銷孔。要求對其這兩個孔,然后插一根1mm的銷。結構問用激光傳感器能不能對齊兩個孔,通光量最大的時候即為對齊了,這樣可行嗎?
232497244
級別: 論壇先鋒
精華主題: 0
發帖數量: 275 個
工控威望: 1061 點
下載積分: 1823 分
在線時間: 744(小時)
注冊時間: 2007-03-18
最后登錄: 2025-07-02
查看232497244的 主題 / 回貼
1樓  發表于: 2024-02-27 19:40
上視覺吧
小地主22
級別: 家園常客
精華主題: 0
發帖數量: 564 個
工控威望: 614 點
下載積分: 1801 分
在線時間: 463(小時)
注冊時間: 2020-04-30
最后登錄: 2025-07-02
查看小地主22的 主題 / 回貼
2樓  發表于: 2024-02-27 21:13
不行,激光傳感器容易受外部干擾,我之前做過類似的項目,誤判率讓人崩潰。還是視覺或者機構方面想辦法好些
樓主留言:
大神,那最后你們用了什么辦法呢?視覺還是?
沖出槍林彈雨
沖出槍林彈雨
級別: 家園常客
精華主題: 0
發帖數量: 149 個
工控威望: 631 點
下載積分: 374 分
在線時間: 90(小時)
注冊時間: 2020-09-05
最后登錄: 2025-06-22
查看沖出槍林彈雨的 主題 / 回貼
3樓  發表于: 2024-02-27 23:52
用傳感器確實容易誤判,上視覺可能成本會高一些,相機和打光空間也有要求;可以建議結構那邊利用穿銷的另一側,看有沒有空間,用個小氣缸推一個帶導向的小銷釘,偏的多就轉銷釘或者銷釘套,帶導向的小銷釘導向到位時,就是插入銷的時候
技術交流vx: Electric973
chenjj49
級別: 家園常客
精華主題: 0
發帖數量: 344 個
工控威望: 645 點
下載積分: 798 分
在線時間: 134(小時)
注冊時間: 2023-02-05
最后登錄: 2024-12-20
查看chenjj49的 主題 / 回貼
4樓  發表于: 2024-02-28 10:07
引用
引用第3樓沖出槍林彈雨于2024-02-27 23:52發表的  :
用傳感器確實容易誤判,上視覺可能成本會高一些,相機和打光空間也有要求;可以建議結構那邊利用穿銷的另一側,看有沒有空間,用個小氣缸推一個帶導向的小銷釘,偏的多就轉銷釘或者銷釘套,帶導向的小銷釘導向到位時,就是插入銷的時候


我也是這么想,但是零件太小了,確實不好操作
沖出槍林彈雨
沖出槍林彈雨
級別: 家園常客
精華主題: 0
發帖數量: 149 個
工控威望: 631 點
下載積分: 374 分
在線時間: 90(小時)
注冊時間: 2020-09-05
最后登錄: 2025-06-22
查看沖出槍林彈雨的 主題 / 回貼
5樓  發表于: 2024-02-28 12:35
引用
引用第4樓chenjj49于2024-02-28 10:07發表的  :


我也是這么想,但是零件太小了,確實不好操作

1mm在可控范圍,夾具上調整下就可以,看看空間,這樣做主要相對穩定且便宜
技術交流vx: Electric973
工控肥仔
工控肥仔
級別: 網絡英雄
精華主題: 0
發帖數量: 693 個
工控威望: 5694 點
下載積分: 6586 分
在線時間: 814(小時)
注冊時間: 2018-11-17
最后登錄: 2025-06-30
查看工控肥仔的 主題 / 回貼
6樓  發表于: 2024-02-29 11:29
去年我們做過一個有點類似,先用光纖找準孔的邊緣位置,在兩個零件合攏,此時孔位置相差不大了,再用氣缸推入一顆銷釘(銷釘是定制的,前面有做導向處理),此時加工就算完成
東方花豬
級別: 網絡英雄
精華主題: 0
發帖數量: 859 個
工控威望: 8067 點
下載積分: 2100 分
在線時間: 764(小時)
注冊時間: 2009-12-17
最后登錄: 2025-07-02
查看東方花豬的 主題 / 回貼
7樓  發表于: 2024-02-29 11:46
基恩士LS71試試
樓主留言:
用不起基恩士啊,成本太高了
拆二代
雪山飛狐
級別: 網絡英雄
精華主題: 0
發帖數量: 13294 個
工控威望: 16057 點
下載積分: 47663 分
在線時間: 1047(小時)
注冊時間: 2019-06-05
最后登錄: 2025-07-02
查看雪山飛狐的 主題 / 回貼
8樓  發表于: 2024-02-29 14:03
是沒有好的辦法啊。
chenjj49
級別: 家園常客
精華主題: 0
發帖數量: 344 個
工控威望: 645 點
下載積分: 798 分
在線時間: 134(小時)
注冊時間: 2023-02-05
最后登錄: 2024-12-20
查看chenjj49的 主題 / 回貼
9樓  發表于: 2024-02-29 16:26
引用
引用第6樓工控肥仔于2024-02-29 11:29發表的  :
去年我們做過一個有點類似,先用光纖找準孔的邊緣位置,在兩個零件合攏,此時孔位置相差不大了,再用氣缸推入一顆銷釘(銷釘是定制的,前面有做導向處理),此時加工就算完成


誤判率高嗎?光纖很容易被影響啊
再見理想
雖然時間很遙遠,但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
10樓  發表于: 2024-02-29 17:12
還有一個方法,
分別用強光LED從下向上照射,然后慢轉動軸(套),當光源對正孔位置后,把軸推入套中,
樓主留言:
這和用光纖激光一個道理嘛
[img]Http://www.nusil.com.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
li19930121
級別: 工控俠客
精華主題: 0
發帖數量: 923 個
工控威望: 2286 點
下載積分: 2971 分
在線時間: 422(小時)
注冊時間: 2019-02-12
最后登錄: 2025-07-02
查看li19930121的 主題 / 回貼
11樓  發表于: 2024-03-01 13:12
軸和套用夾具夾緊旋轉,氣缸頂著銷子位置到了就插進去~~~
