417369797
人活著不能被思想不純的人影響到做回自己最重要。
級別: 略有小成
精華主題: 0
發帖數量: 162 個
工控威望: 304 點
下載積分: 592 分
在線時間: 237(小時)
注冊時間: 2010-09-08
最后登錄: 2025-01-11
查看417369797的 主題 / 回貼
樓主  發表于: 2011-12-02 12:34
圖片：
圖片：

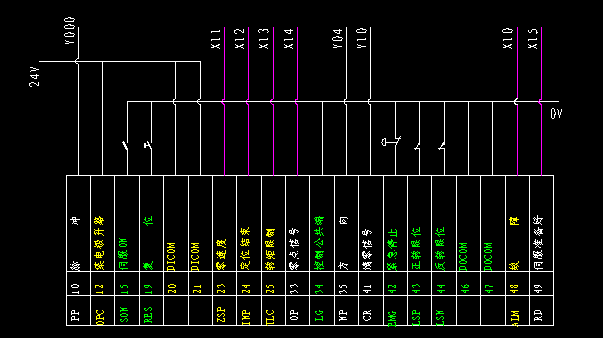

請問三菱MR-J3-A的伺服這樣接線哪里有問題啊！放大器都冒煙了！
[ 此帖被417369797在2011-12-02 15:36重新編輯 ]
417369797
人活著不能被思想不純的人影響到做回自己最重要。
級別: 略有小成
精華主題: 0
發帖數量: 162 個
工控威望: 304 點
下載積分: 592 分
在線時間: 237(小時)
注冊時間: 2010-09-08
最后登錄: 2025-01-11
查看417369797的 主題 / 回貼
1樓  發表于: 2011-12-02 12:51
沒人幫忙嗎？
lovefeyer
級別: 家園常客
精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的 主題 / 回貼
2樓  發表于: 2011-12-02 13:01
圖太小你，看不清楚，發個大圖上來
xcgksp
級別: 略有小成
精華主題: 0
發帖數量: 131 個
工控威望: 257 點
下載積分: 696 分
在線時間: 49(小時)
注冊時間: 2011-11-12
最后登錄: 2024-08-07
查看xcgksp的 主題 / 回貼
3樓  發表于: 2011-12-02 13:07
伺服控制器本身已帶DC24V電源，不可以接外接24V電源。
417369797
人活著不能被思想不純的人影響到做回自己最重要。
級別: 略有小成
精華主題: 0
發帖數量: 162 個
工控威望: 304 點
下載積分: 592 分
在線時間: 237(小時)
注冊時間: 2010-09-08
最后登錄: 2025-01-11
查看417369797的 主題 / 回貼
4樓  發表于: 2011-12-02 13:10
引用
引用第3樓xcgksp于2011-12-02 13:07發表的  :
伺服控制器本身已帶DC24V電源，不可以接外接24V電源。

我記得MR-J3-20B的也要接24v電源的啊
能說詳細點嗎？
lovefeyer
級別: 家園常客
精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的 主題 / 回貼
5樓  發表于: 2011-12-02 13:35

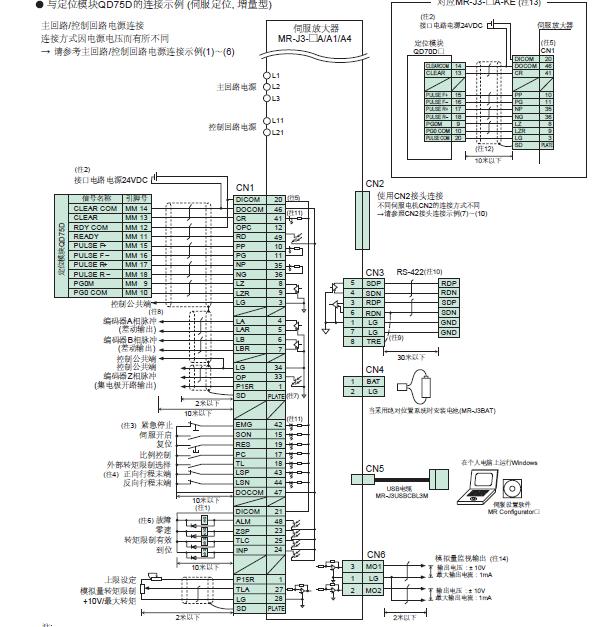

給你J3的標準接線圖
本帖最近評分記錄：
  • 下載積分:+2(417369797) 熱心助人
    417369797
    人活著不能被思想不純的人影響到做回自己最重要。
    級別: 略有小成
    精華主題: 0
    發帖數量: 162 個
    工控威望: 304 點
    下載積分: 592 分
    在線時間: 237(小時)
    注冊時間: 2010-09-08
    最后登錄: 2025-01-11
    查看417369797的 主題 / 回貼
    6樓  發表于: 2011-12-02 13:40
    我用的是FX-3U的PLC接線如何接呢？那幾個信號也沒錯啊
    hzhcdy
    級別: 家園常客
    精華主題: 0
    發帖數量: 693 個
    工控威望: 846 點
    下載積分: 1406 分
    在線時間: 575(小時)
    注冊時間: 2008-12-22
    最后登錄: 2025-02-07
    查看hzhcdy的 主題 / 回貼
    7樓  發表于: 2011-12-02 13:46
    請注意！J3的伺服無內部電源！
    lovefeyer
    級別: 家園常客
    精華主題: 0
    發帖數量: 436 個
    工控威望: 561 點
    下載積分: 1664 分
    在線時間: 228(小時)
    注冊時間: 2011-03-10
    最后登錄: 2023-02-18
    查看lovefeyer的 主題 / 回貼
    8樓  發表于: 2011-12-02 13:50
    從你圖上看，至少12腳不能直接接24V電源的，這樣肯定會燒壞。。。
    417369797
    人活著不能被思想不純的人影響到做回自己最重要。
    級別: 略有小成
    精華主題: 0
    發帖數量: 162 個
    工控威望: 304 點
    下載積分: 592 分
    在線時間: 237(小時)
    注冊時間: 2010-09-08
    最后登錄: 2025-01-11
    查看417369797的 主題 / 回貼
    9樓  發表于: 2011-12-02 13:51

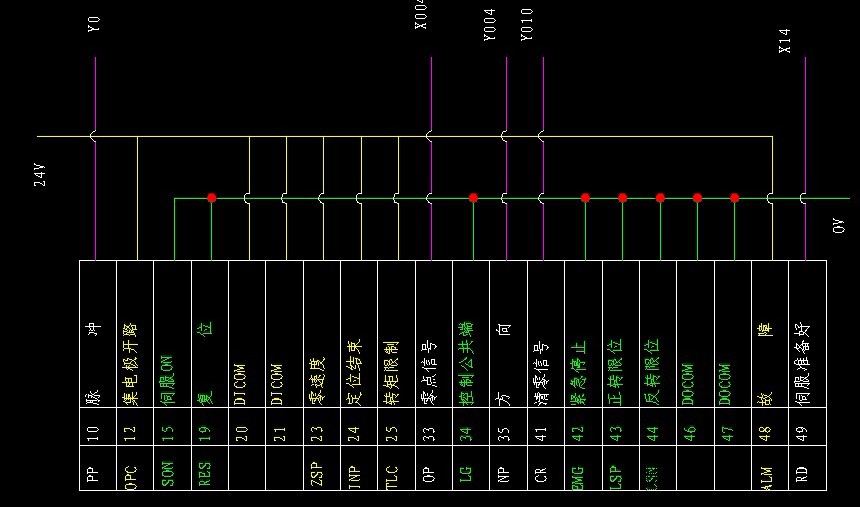

    圖片：
    ymmfa
    不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
    級別: 管理員

    精華主題: 8 篇
    發帖數量: 9690 個
    工控威望: 8588 點
    下載積分: 16766 分
    在線時間: 5328(小時)
    注冊時間: 2006-08-10
    最后登錄: 2025-02-07
    查看ymmfa的 主題 / 回貼
    10樓  發表于: 2011-12-02 14:21
    冒煙看多嚴重，有時可能是供電有問題！

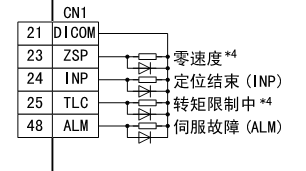

    控制部分有一處應該錯了，23 24 25 48不應該接24+。

    我也不敢拿機器這樣試，為確保沒錯，我打電話問了一下400，他也說23 24 25 48不能接24+
    特別提醒大家：
    偶爾修改下自己的密碼，以防被盜
    不要在多個網站都用一樣賬號密碼
    偶爾還是要發發貼，回回貼，不要總潛水
    417369797
    人活著不能被思想不純的人影響到做回自己最重要。
    級別: 略有小成
    精華主題: 0
    發帖數量: 162 個
    工控威望: 304 點
    下載積分: 592 分
    在線時間: 237(小時)
    注冊時間: 2010-09-08
    最后登錄: 2025-01-11
    查看417369797的 主題 / 回貼
    11樓  發表于: 2011-12-02 14:27
    圖片：
    圖上看21接24v是不是必須要接負載才可以啊！
