我的意思是低水位檢測器使用常開觸點接入時可完成檢測器失靈PMP就停止工作的功能,

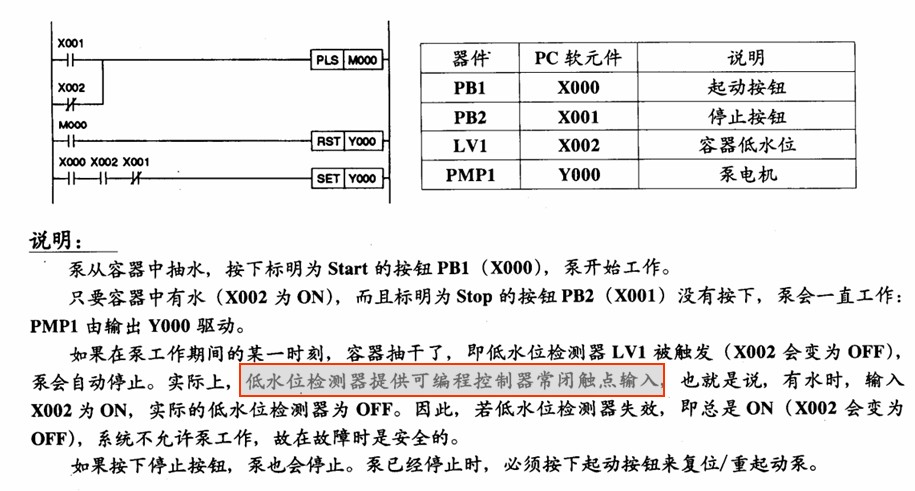

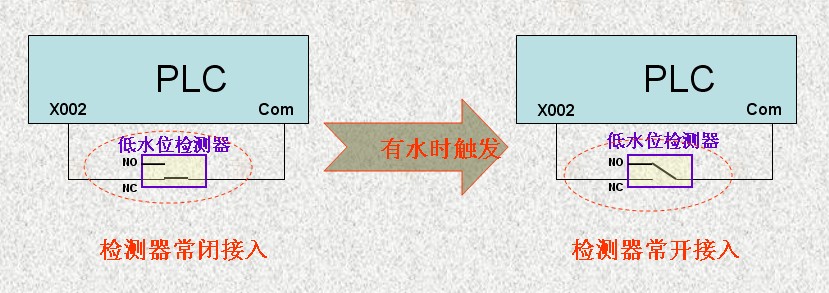

但文中標示部分(圖一)是說低水位檢測器使用常閉觸點接入,我認為當容器內有水-->常開觸點閉合,常閉斷開-->內部繼電器X002無輸入-->PMP無法工作,因此程序無法正常運行;如果低水位檢測器失靈,那檢測器常閉接入,按下啟動按鈕,PMP仍舊工作,無法起到安全失效的作用啊?(圖二)
老鳥幫忙分析下,感激!

保護失效，7樓不是說了，可以在加一個保護嘛~~

程序沒問題，樓主可能是常開，常閉關系，在plc和繼電器中有點混淆。個人感覺，我也曾經有過。
你是說保護不行，還是覺的程序沒搞明白呢。

資料里說低水位檢測器使用常閉觸點接入，那還可以使用本程序嗎？
我覺得使用本程序需建立在低水位檢測器使用常開觸點接入

其實你糾結的問題也是大部分工控人開始學習時所面臨的問題，明明我已經按說明書（手冊）正確接入的，但是實際在線監(jiān)控程序輸入點邏輯會“變”反。就拿你的程序例子來說：液位傳感器（開關）有“水”時是什么狀態(tài)是你理解整個程序的關鍵所在。

15正解，樓主沒有真正理解

圖一)是說低水位檢測器使用常閉觸點接入,我認為當容器內有水-->常開觸點閉合,常閉斷開-->內部繼電器X002無輸入-->PMP無法工作,因此程序無法正常運行，就有問題了;另一方面如果低水位檢測器失靈,那檢測器常閉接入,按下啟動按鈕,PMP仍舊工作,無法起到安全失效的作用啊?(圖二)
感謝wwcwwc的指點，能幫忙詳細分析下整個過程嗎？到底是那個點分析的有問題，小弟真的是想不通啊!

幫忙啊？

幫幫忙
