工控人家園 三菱工控論壇 三菱STL指令使用疑問

叫我點哥

級別: 探索解密

精華主題: 0
發帖數量: 60 個
工控威望: 118 點
下載積分: 1736 分
在線時間: 16(小時)
注冊時間: 2019-04-06
最后登錄: 2021-01-04
查看叫我點哥的主題 / 回貼

樓主發表于: 2019-04-19 10:42

只看樓主 | 小中大

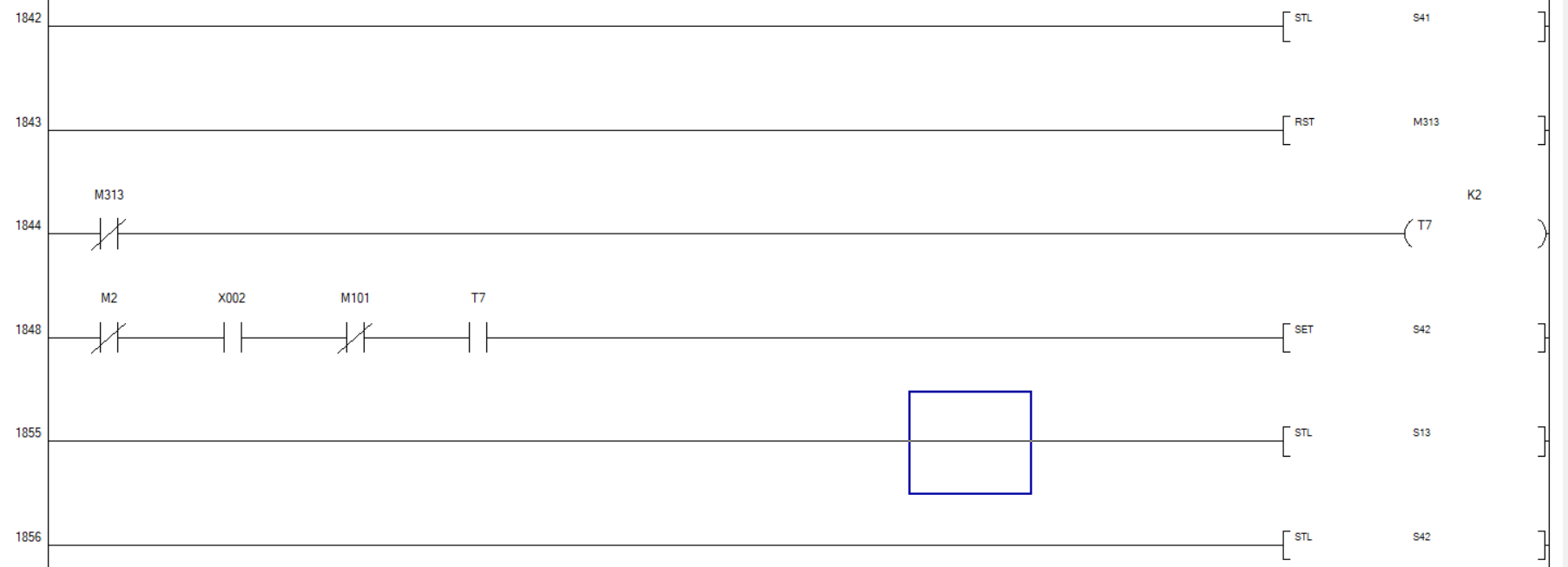

圖片：

手上拿到一個三菱的程序，準備轉換成其他品牌，STL不是很懂，怕搞錯流程
三菱的STL是怎么分步段的，只有程序末尾有個RET，沒兩個STL Sx 與STL Sn 之間算是一個步段么

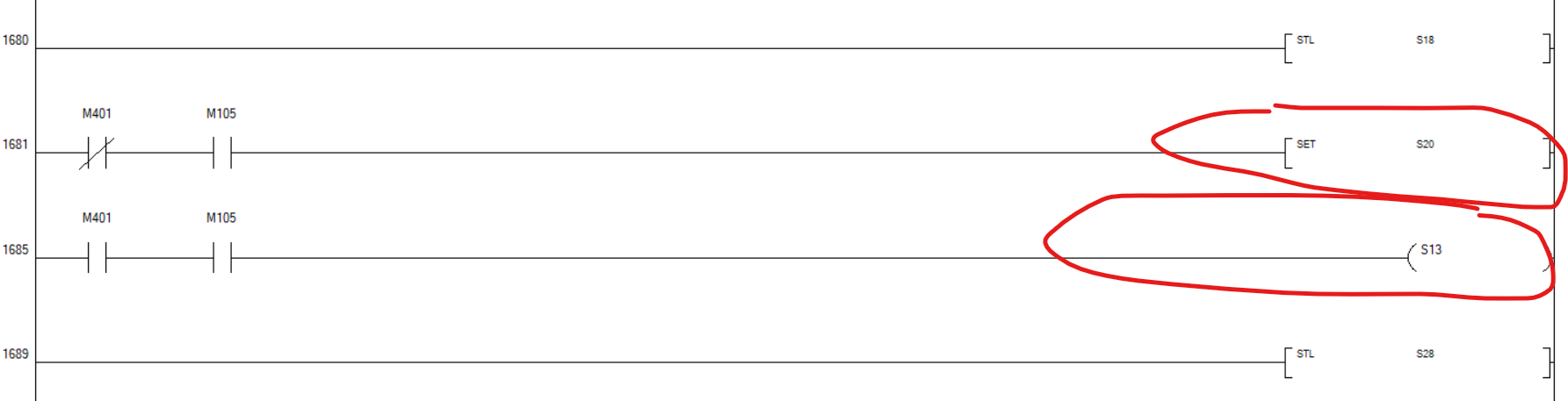

其中SET Sx，跟OUTSx有什么區別，這個很迷

suegu2

級別: 家園常客

精華主題: 0
發帖數量: 320 個
工控威望: 585 點
下載積分: 6621 分
在線時間: 276(小時)
注冊時間: 2012-09-22
最后登錄: 2025-01-10
查看suegu2的主題 / 回貼

1樓發表于: 2019-04-19 11:19

只看該作者 | 小中大

每一個步都是從STL開始，到末尾SET Sn,就跳轉出去并自動關閉原本的步，如果你用OUT Sn,也會跳轉出去，但是不會自動關閉。一個步進循環只用一個RET就可以了。

單步用SET Sx,同時執行多個步用OUT Sx 出去？可以這么理解嗎？

fcq417

14年plc工程實踐教學,QQ(微信):2252241236

級別: 略有小成

精華主題: 0
發帖數量: 302 個
工控威望: 430 點
下載積分: 1259 分
在線時間: 51(小時)
注冊時間: 2008-04-30
最后登錄: 2025-01-20
查看fcq417的主題 / 回貼

2樓發表于: 2019-04-19 11:30

只看該作者 | 小中大

編程手冊上有詳細說明，看一下就明白了。

學習plc編程，www.shuyanzdh.com

plc編程及教學:www.shuyanzdh.com
QQ(VX):2252241236

suegu2

級別: 家園常客

精華主題: 0
發帖數量: 320 個
工控威望: 585 點
下載積分: 6621 分
在線時間: 276(小時)
注冊時間: 2012-09-22
最后登錄: 2025-01-10
查看suegu2的主題 / 回貼

3樓發表于: 2019-04-19 12:25

只看該作者 | 小中大

引用
引用第1樓suegu2于2019-04-19 11:19發表的 :
每一個步都是從STL開始，到末尾SET Sn,就跳轉出去并自動關閉原本的步，如果你用OUT Sn,也會跳轉出去，但是不會自動關閉。一個步進循環只用一個RET就可以了。

同時多步跳轉也是用SET ，同時觸發多個SET就可以了。OUT主要是用于不同循環之間的步跳轉或者循環末尾返回初始狀態。
