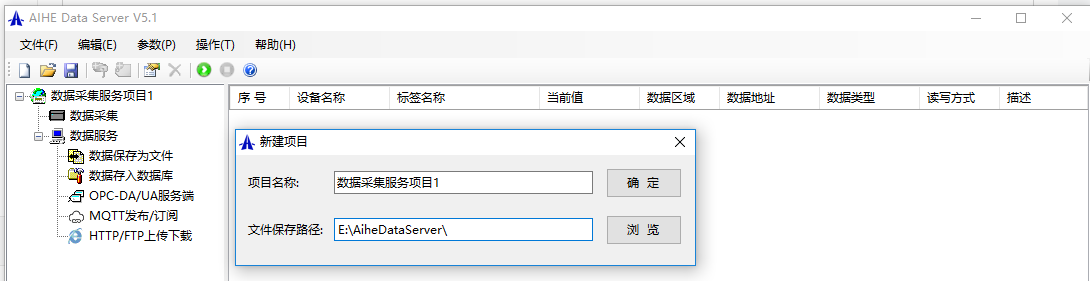

1.新建項目：打開AIHE Data Server數據服務軟件，新建一個項目，如下圖：
軟件下載：
AiheDataServerV54_Demo.part1.rar (4096 K) 下载次数:122
AiheDataServerV54_Demo.part2.rar (3561 K) 下载次数:102

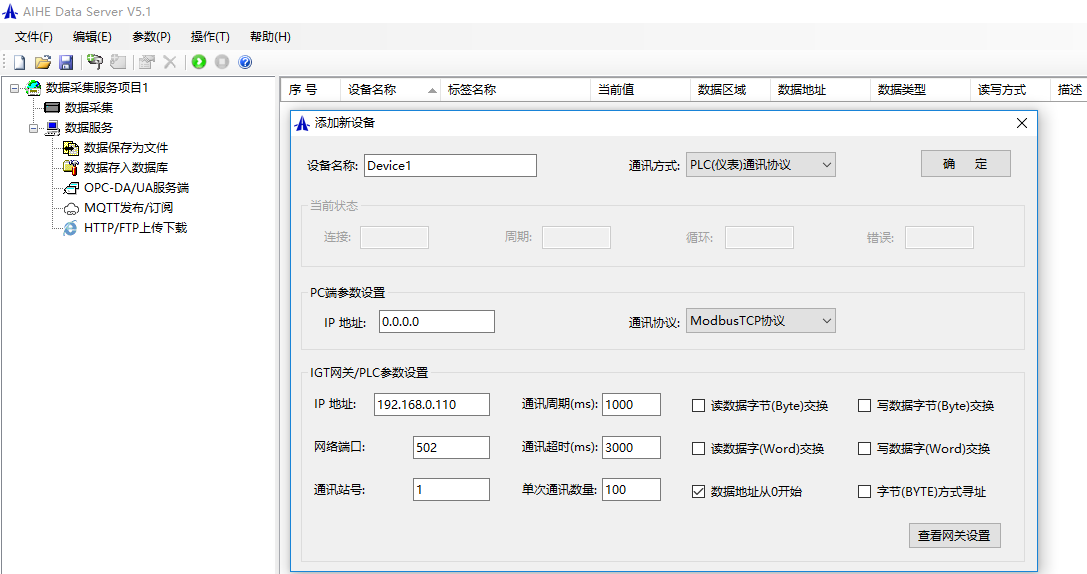

2.添加設備：選擇數據采集節點，通過‘編輯’->‘添加設備’菜單打開添加編輯設備的窗口，輸入設備名稱，選擇設置相關的參數，如下圖，設置完成后，點‘確定’按鈕。

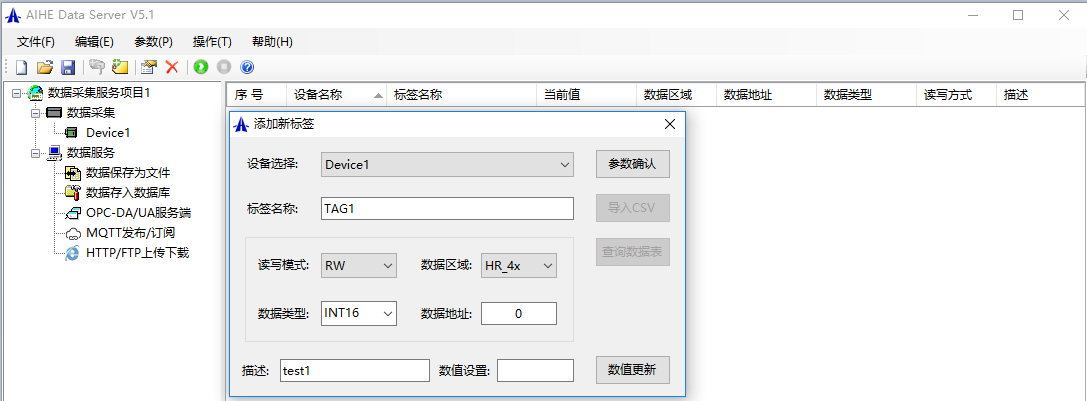

3.添加標簽：選擇所添加的‘Device1’節點，通過‘編輯’->‘添加標簽’菜單，打開標簽添加窗口，如下圖，輸入標簽名稱、數據地址，以及標簽描述后點‘確認’按鈕。

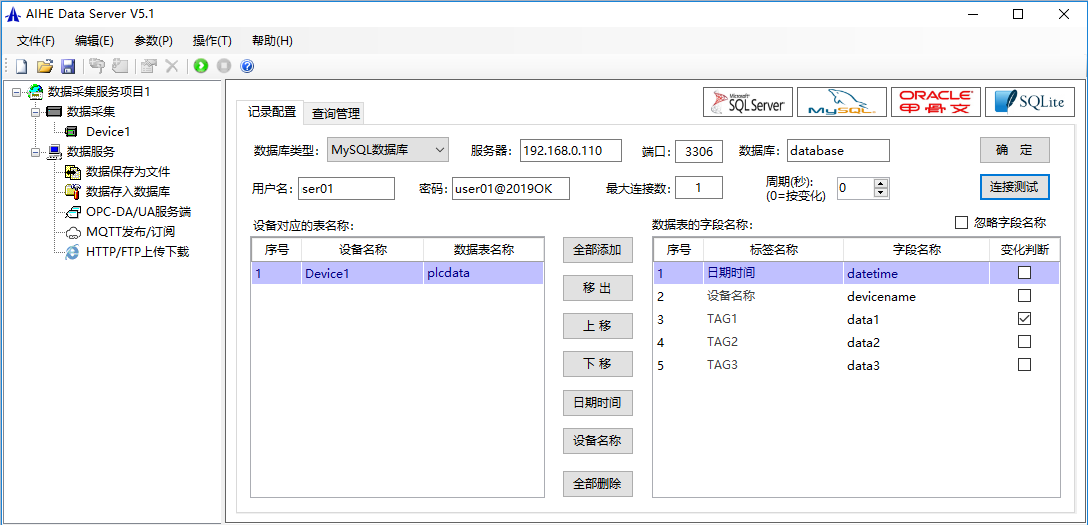

4.設置數據庫參數：標簽添加完成后，選擇‘?dāng)?shù)據服務’中的‘?dāng)?shù)據存入數據庫’的節點，打開數據庫的設置頁面，設置數據庫相關參數，如下圖，當TAG1的數值有變化時，就往數據庫里面插入一條記錄。



5.開啟OPCServer服務：根據需要確定是否開啟OPC服務功能，通過左邊的目錄樹里面‘?dāng)?shù)據服務’目錄下的‘OPC-DA/UA服務端’節點，勾選開啟OPC服務功能，并點擊‘確認’按鈕保存參數，如下圖：



以上5步即完成了ModbusTCP協議的數據采集到數據庫的設置，同時開啟了OPCServer的功能，接下來就是測試了。

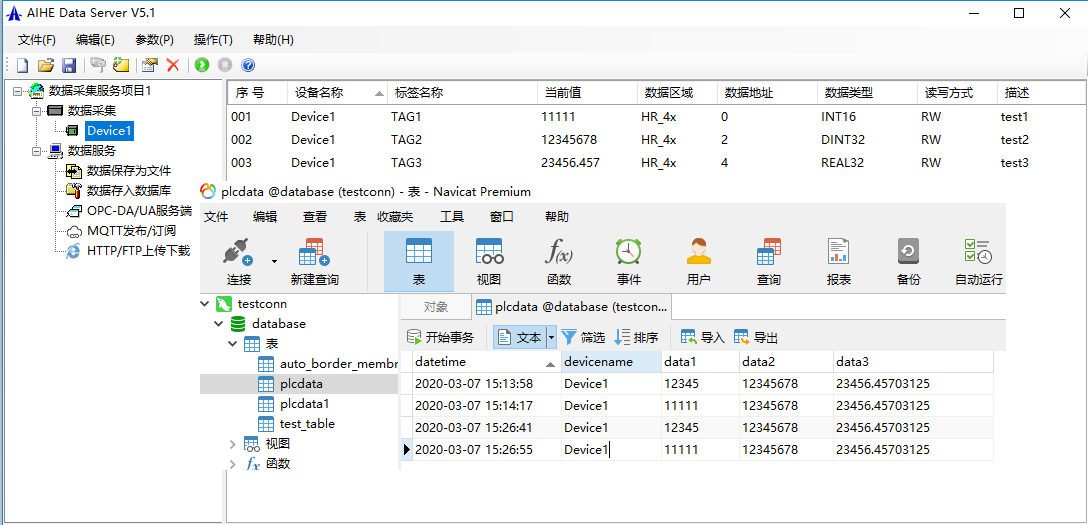

首先測試數據庫功能，通過改變TAG1的數值，用數據庫工具軟件Navicat Premium進程測試，如下圖：



也可以直接用AiheDataServer軟件的查詢功能，如下圖：



然后測試一下OPC功能，通過‘操作’->‘OPCDA客戶端’菜單，打開OPC客戶端測試工具，添加標簽后進行讀寫測試，如下圖：



可以看到OPC客戶端可以正常讀寫服務端的數據。軟件和相關資料下載：http://blog.sina.com.cn/s/blog_16d7d3ecb0102zb55.html
