工控人家園 綜合討論 模擬量傳感器怎么接線？

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 7 篇
發帖數量: 5240 個
工控威望: 7464 點
下載積分: 159490 分
在線時間: 3188(小時)
注冊時間: 2007-11-21
最后登錄: 2025-02-09
查看sjm213的主題 / 回貼

樓主發表于: 2008-01-19 09:29

只看樓主 | 小中大

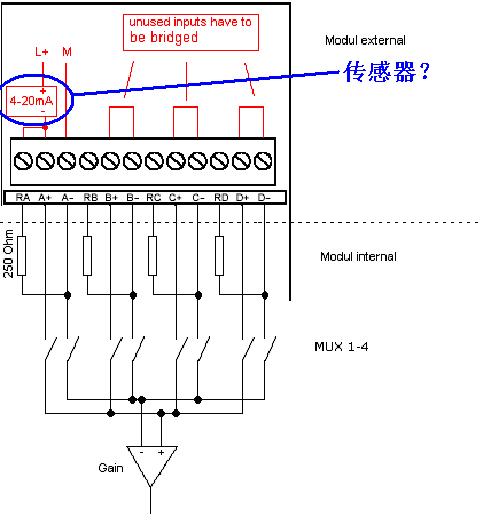

如圖，是S7-200模擬量模塊的標準接線。

是否圖中標出的那個“4~20MA”的方塊就是指的傳感器？

例如對于二線制傳感器，我要接線的話，就是將+24V的直流電接道傳感器的正（＋）上，再將負（－）接回模擬量模塊的A+上，A+與RA短接，A-接直流電的0V，這樣就可以讀出數值來了？

求教

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 7 篇
發帖數量: 5240 個
工控威望: 7464 點
下載積分: 159490 分
在線時間: 3188(小時)
注冊時間: 2007-11-21
最后登錄: 2025-02-09
查看sjm213的主題 / 回貼

1樓發表于: 2008-01-19 11:33

只看該作者 | 小中大

就是找不到使用說明書。

不知道是否要用變送器。
