樓主  發表于: 2019-06-05 15:49
最近做了個項目，安川MP3300帶33軸，外加200多輸入輸出點。其中，氣缸大概有60多個，針對氣缸，專門寫了個底層子程序，包括手自動控制方式，氣缸的啟動條件不足報警，氣缸檢測報警及氣缸運行超時報警，運行條件不足報警等，該子程序思路可以適應于任何系列PLC。（由于程序保密性，僅給出部分，以圖片形式給出，大家可以集思廣益，針對單一氣缸，看還少些什么可能性）



1.定義輸入接口（包括雙按鈕控制，單按鈕啟停控制，以及氣缸兩個位置檢測開關及自動調用接口）
[ 此帖被bjb20082008在2019-06-05 15:58重新編輯 ]
bjb20082008
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 135 點
下載積分: 1403 分
在線時間: 67(小時)
注冊時間: 2012-03-09
最后登錄: 2022-11-18
查看bjb20082008的 主題 / 回貼
1樓  發表于: 2019-06-05 15:50
圖片：

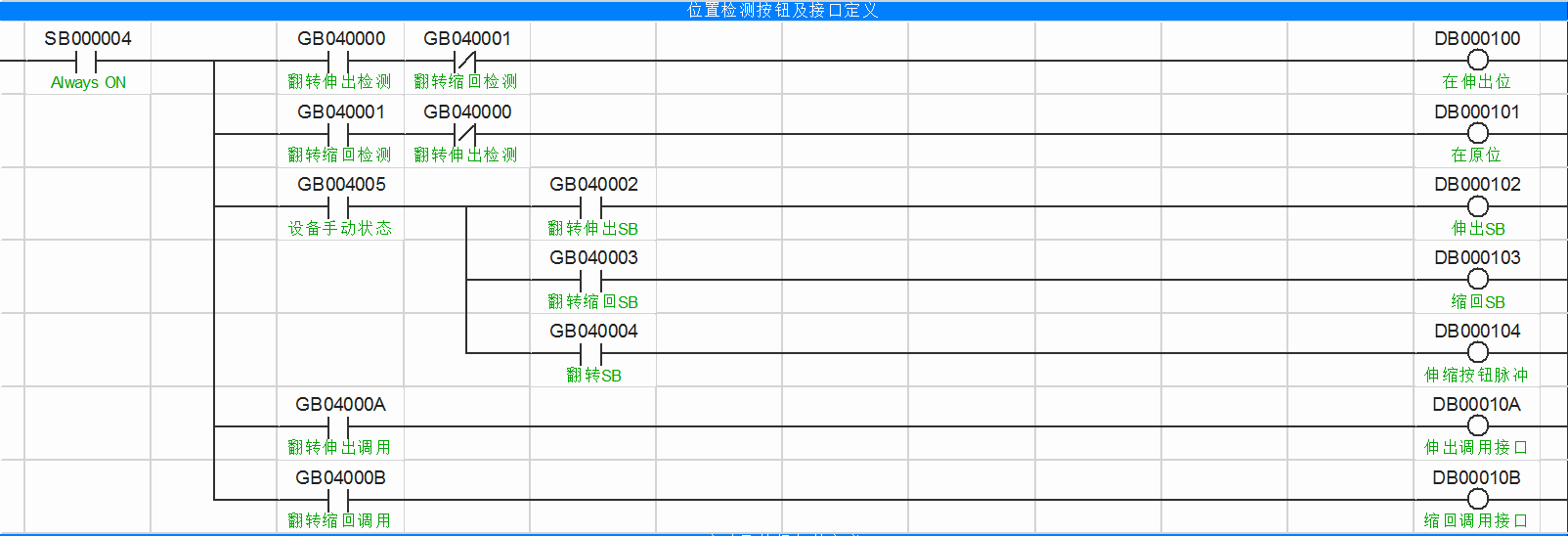

1.定義輸入接口（包括雙按鈕控制，單按鈕啟停控制，以及氣缸兩個位置檢測開關及自動調用接口）
bjb20082008
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 135 點
下載積分: 1403 分
在線時間: 67(小時)
注冊時間: 2012-03-09
最后登錄: 2022-11-18
查看bjb20082008的 主題 / 回貼
2樓  發表于: 2019-06-05 15:51
圖片：

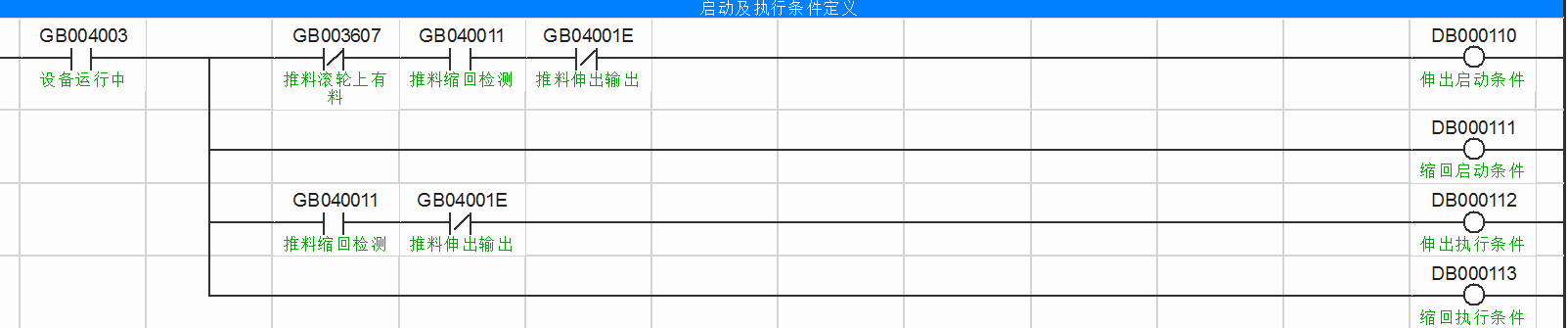

2.定義啟動條件，及執行條件（該條件根據實際情況修改）
bjb20082008
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 135 點
下載積分: 1403 分
在線時間: 67(小時)
注冊時間: 2012-03-09
最后登錄: 2022-11-18
查看bjb20082008的 主題 / 回貼
3樓  發表于: 2019-06-05 15:52
圖片：

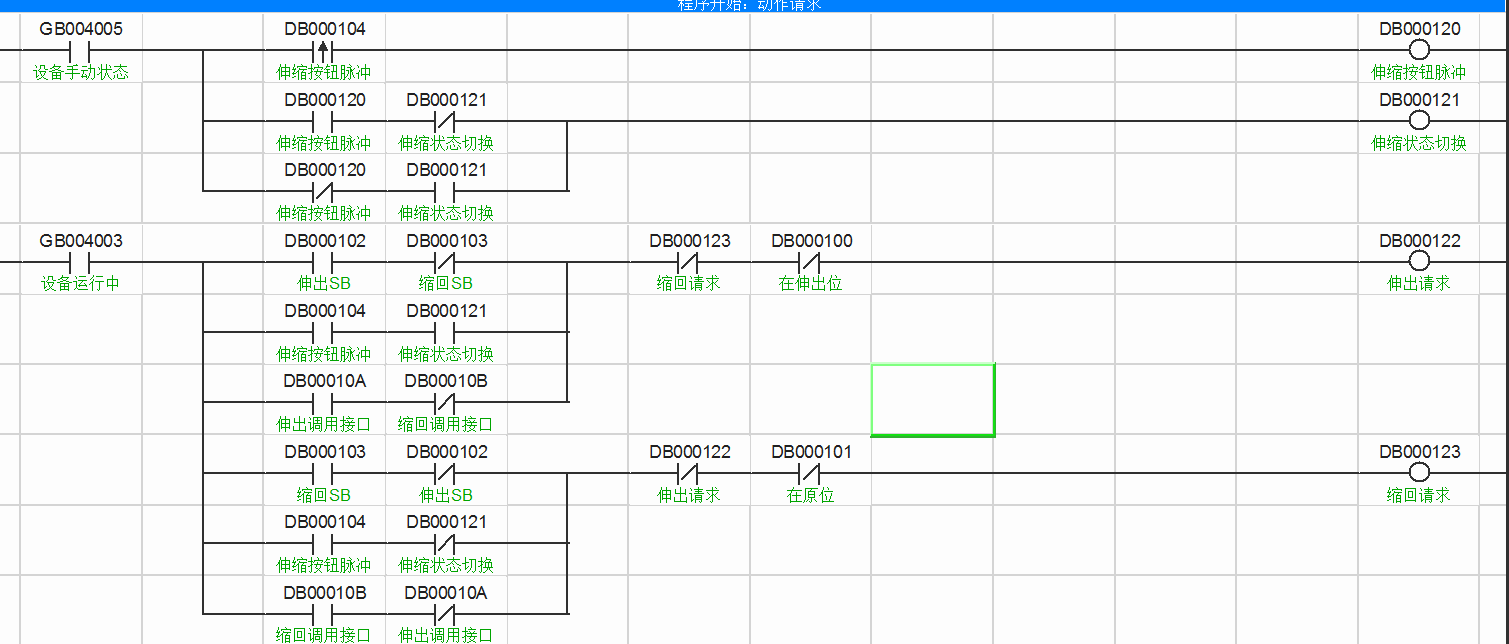

3.定義動作
bjb20082008
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 135 點
下載積分: 1403 分
在線時間: 67(小時)
注冊時間: 2012-03-09
最后登錄: 2022-11-18
查看bjb20082008的 主題 / 回貼
4樓  發表于: 2019-06-05 15:53
圖片：

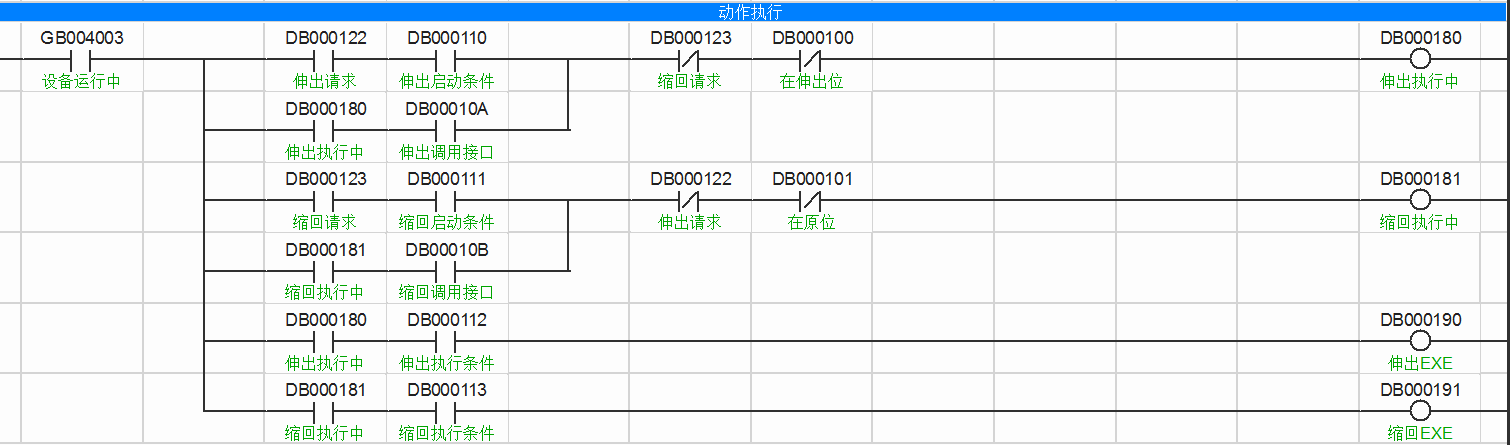

4定義動作執行
bjb20082008
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 135 點
下載積分: 1403 分
在線時間: 67(小時)
注冊時間: 2012-03-09
最后登錄: 2022-11-18
查看bjb20082008的 主題 / 回貼
5樓  發表于: 2019-06-05 15:54
圖片：
5定義報警（延時根據實際情況調整）
bjb20082008
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 135 點
下載積分: 1403 分
在線時間: 67(小時)
注冊時間: 2012-03-09
最后登錄: 2022-11-18
查看bjb20082008的 主題 / 回貼
6樓  發表于: 2019-06-05 15:54
圖片：

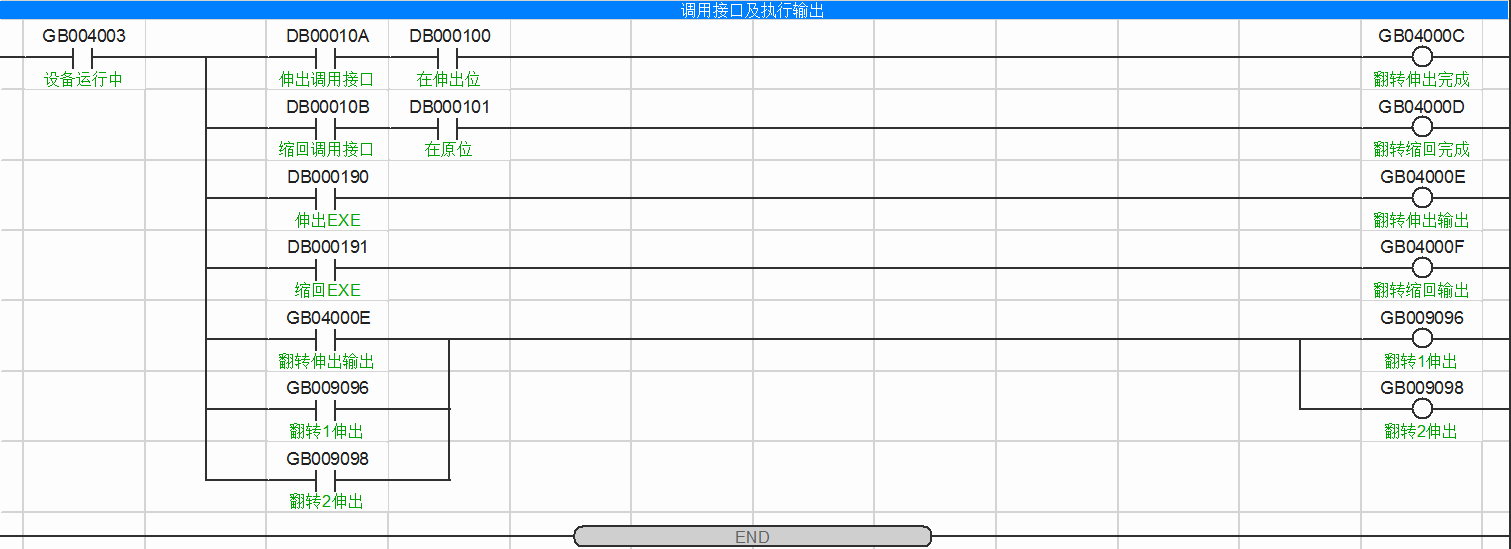

6最終氣缸執行
bjb20082008
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 135 點
下載積分: 1403 分
在線時間: 67(小時)
注冊時間: 2012-03-09
最后登錄: 2022-11-18
查看bjb20082008的 主題 / 回貼
7樓  發表于: 2019-06-05 15:56
其中D寄存器為內部變量，按氣缸編號，用變址，加for循環語句，就可以把60個缸的底層不斷循環掃描輸出



自動直接對GB400A， GB400B調用即可
GB400A的完成信號是GB400C
GB400B的完成信號是GB400D
secgo
玩多了就更不會玩了~
級別: 論壇先鋒
精華主題: 0
發帖數量: 1350 個
工控威望: 1606 點
下載積分: 67996 分
在線時間: 219(小時)
注冊時間: 2009-03-06
最后登錄: 2025-01-08
查看secgo的 主題 / 回貼
8樓  發表于: 2019-06-06 14:48
感謝分享
zl128828
級別: 略有小成
精華主題: 0
發帖數量: 351 個
工控威望: 445 點
下載積分: 1185 分
在線時間: 203(小時)
注冊時間: 2018-02-01
最后登錄: 2025-01-12
查看zl128828的 主題 / 回貼
9樓  發表于: 2019-06-06 18:03
謝謝 樓主分享
596720257
級別: 略有小成
精華主題: 0
發帖數量: 160 個
工控威望: 281 點
下載積分: 4392 分
在線時間: 87(小時)
注冊時間: 2014-04-16
最后登錄: 2024-10-28
查看596720257的 主題 / 回貼
10樓  發表于: 2019-06-06 22:26
lulihe
級別: 略有小成
精華主題: 0
發帖數量: 73 個
工控威望: 369 點
下載積分: 40654 分
在線時間: 210(小時)
注冊時間: 2018-06-02
最后登錄: 2024-01-02
查看lulihe的 主題 / 回貼
11樓  發表于: 2019-06-07 12:59
感謝樓主的分享
  • «
