樓主  發表于: 2012-04-10 00:03
如圖，三菱PLC交通燈
東西 綠Y1黃Y2紅Y3
南北 綠Y5黃Y6紅Y4
紅燈35S，綠燈30S,閃3S，然后黃燈2S
為什么我用步進梯形圖編的不能朝下一步步的走
我自己也感覺狀態步轉移這里有問題，怎么改？這里一般怎么設定？
forcible
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的 主題 / 回貼
1樓  發表于: 2012-04-10 00:07

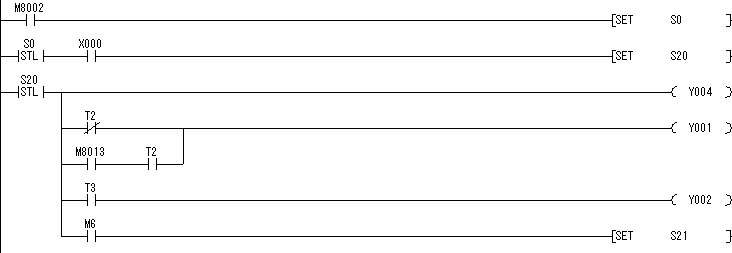

描述：先是設定開關
圖片：

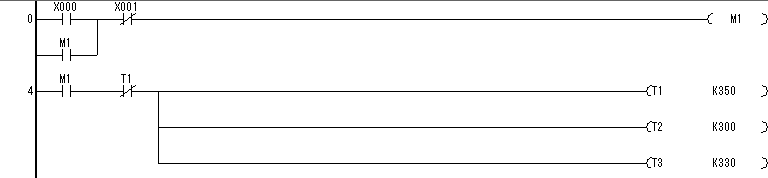

描述：2設定時序
圖片：

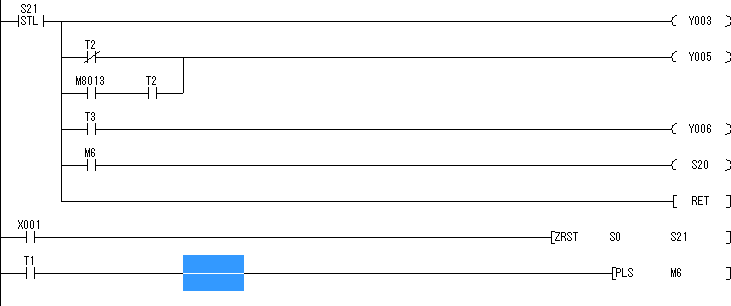

描述：3驅動負載
圖片：
這是圖
forcible
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的 主題 / 回貼
2樓  發表于: 2012-04-10 00:12
我是用T1來做轉移條件的，怕T1不好使，就用T1驅動輸出脈沖m6來做轉移條件，結果下午在機子上試，就是過不去
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6794 個
工控威望: 38398 點
下載積分: 7312 分
在線時間: 9608(小時)
注冊時間: 2006-09-13
最后登錄: 2025-03-15
查看cvlsam的 主題 / 回貼
3樓  發表于: 2012-04-10 05:58
引用
引用第2樓forcible于2012-04-10 00:12發表的  :
我是用T1來做轉移條件的，怕T1不好使，就用T1驅動輸出脈沖m6來做轉移條件，結果下午在機子上試，就是過不去


M6在步之外~~~被程序華麗的無視掉了。
forcible
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的 主題 / 回貼
4樓  發表于: 2012-04-10 07:26
呵呵，謝謝
利用同一類信號的狀態轉移一般怎么做呢？
好像都是用M2800
hswangliqun
級別: 略有小成
精華主題: 0
發帖數量: 233 個
工控威望: 355 點
下載積分: 2058 分
在線時間: 308(小時)
注冊時間: 2009-08-24
最后登錄: 2025-03-12
查看hswangliqun的 主題 / 回貼
5樓  發表于: 2012-04-10 15:27
用SFC作，太簡單了
meipingboy
級別: 家園常客
精華主題: 0
發帖數量: 528 個
工控威望: 735 點
下載積分: 9648 分
在線時間: 610(小時)
注冊時間: 2009-09-13
最后登錄: 2025-03-13
查看meipingboy的 主題 / 回貼
6樓  發表于: 2012-04-10 15:52
是啊，既然是步進程序，那就應該用 SFC 來編寫，程序一看就明白哪里出問題。
如下圖：
活到老學到老：還有 8  分沒學到
forcible
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的 主題 / 回貼
7樓  發表于: 2012-06-14 19:01
的確是這樣，現在會了
eb545
級別: 略有小成
精華主題: 0
發帖數量: 271 個
工控威望: 421 點
下載積分: 3613 分
在線時間: 65(小時)
注冊時間: 2011-10-24
最后登錄: 2023-12-19
查看eb545的 主題 / 回貼
8樓  發表于: 2012-06-15 10:42
,慢慢調試，弄清原因
ak_42bl
級別: 探索解密
精華主題: 0
發帖數量: 63 個
工控威望: 171 點
下載積分: 565 分
在線時間: 12(小時)
注冊時間: 2012-05-31
最后登錄: 2024-08-12
查看ak_42bl的 主題 / 回貼
9樓  發表于: 2012-06-15 16:10
呵呵  學習了
