一臺機床，線纜都是從這種軌道里面穿過去的，外面的軌道隨機床行走，但是用不了多長時間里面的電纜就打扭了，這種電纜是16芯的信號線。特請教壇友們，你們的機床都是怎么鋪設這種移動線纜的那？謝謝�。�！

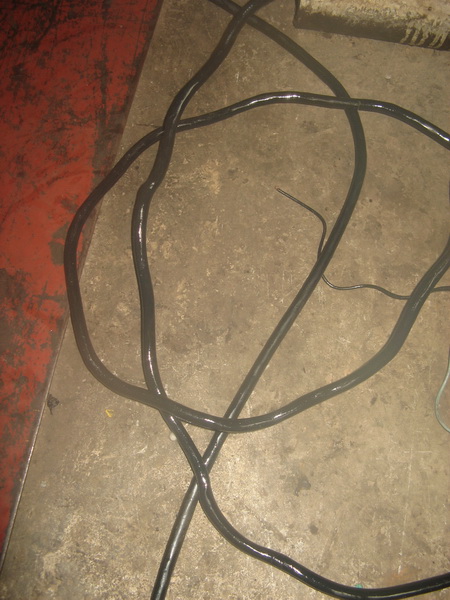

附圖1
這是打扭后的信號線纜。
附圖2，
是移動軌道





一般：
拖鏈中間加隔架；使用扁平線纜

拖鏈中間加分格塊;還有就是采取進口電纜…………

第一張圖片嚇死我了，還以為是幾條蛇呢，油光黑亮的 怕怕。

活動部位要用軟性電纜，然后你用扎帶把線扎好就萬事大吉了。柔性電纜指專門設計用于小電纜彎曲半徑和伴有移動的場所，如內部安裝電纜。如行車，升降機，移行機等等場合

樓上的都回答很正確，這不是怎么鋪設的問題，是電纜自己的問題，選擇合適電纜的問題

如果你的信號可以選用電梯信號電纜

引用

引用第4樓tonyyun于2012-08-01 17:27發表的  :
活動部位要用軟性電纜，然后你用扎帶把線扎好就萬事大吉了。柔性電纜指專門設計用于小電纜彎曲半徑和伴有移動的場所，如內部安裝電纜。如行車，升降機，移行機等等場合

非常感謝各位，你說的柔性電纜包括電梯電纜都是專用電纜嗎？與這個不同嗎？

你這衛生真的差哦

引用

引用第1樓sjm213于2012-08-01 12:16發表的  :
一般：
拖鏈中間加隔架；使用扁平線纜

你說的這個隔架是什么樣的？是不是一個輪子，如果是輪子，當軌道到頭的時候怎么辦？能否給個圖片說明一下？謝謝！！！

引用

引用第7樓nhsl于2012-08-01 22:22發表的  :



非常感謝各位，你說的柔性電纜包括電梯電纜都是專用電纜嗎？與這個不同嗎？

都一樣，記得拖鏈里面穿柔性電纜就行了，推薦一個德國纜普。這是百度找到的。
LAPPKABEL OLFLEX CLASSIC 400P PUR聚安酯控制電纜適合作為控制電纜和連接電纜用于機床、機械設備和儀表工程，特別是耐惡劣環境并抗嚴重磨損。耐4KV交流高壓實驗確保絕緣的高度安全。德國LAPP OLFLEX聚氨酯電纜能抗所有礦物油脂，并高度耐磨損。外護套采用特殊材料，抗微生物和水解。

發個圖整得那么恐怖
故意的吧？
