二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2835 個
工控威望: 4464 點
下載積分: 215747 分
在線時間: 3190(小時)
注冊時間: 2008-02-22
最后登錄: 2025-01-11
查看二手工控電器的 主題 / 回貼
樓主  發表于: 2012-05-12 07:11


我的意思別將模擬電壓輸入口該燒嘍！還有個問題我需要將交流電流轉換成模擬電壓需要用什么方式？？謝謝！！
歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
shi2999
不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
1樓  發表于: 2012-05-12 07:36
如這樣簡單就行就不會有精度可言。      要電子電路或模塊轉換。
meipingboy
級別: 家園常客
精華主題: 0
發帖數量: 528 個
工控威望: 735 點
下載積分: 9638 分
在線時間: 610(小時)
注冊時間: 2009-09-13
最后登錄: 2025-01-10
查看meipingboy的 主題 / 回貼
2樓  發表于: 2012-05-12 07:47
樓主這個10V電壓用在什么地方？

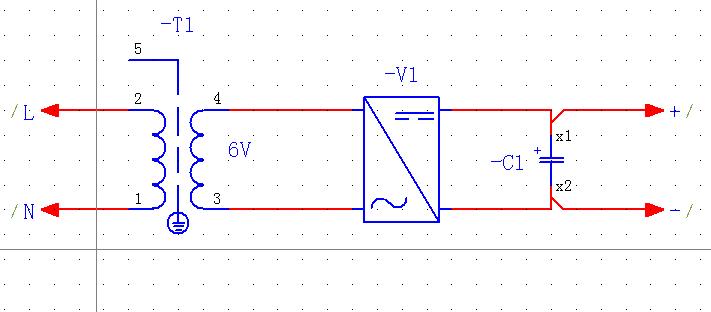

按圖所示的電源，沒有穩壓，如果輸入是220V，那么經過整流+濾波后，電壓大約是：6*1.4=8.4V。
最好用開關電源。
如果考慮成本，也可以把6V電壓改成12V左右
再在輸出端加裝一個：三端穩壓，比如 LT1083  輸出電流7.5A，淘寶網上很多。
活到老學到老：還有 8  分沒學到
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2835 個
工控威望: 4464 點
下載積分: 215747 分
在線時間: 3190(小時)
注冊時間: 2008-02-22
最后登錄: 2025-01-11
查看二手工控電器的 主題 / 回貼
3樓  發表于: 2012-05-12 08:38
我的這個沒什么要求！！目的是讓觸摸屏上有當前電壓顯示！
歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2835 個
工控威望: 4464 點
下載積分: 215747 分
在線時間: 3190(小時)
注冊時間: 2008-02-22
最后登錄: 2025-01-11
查看二手工控電器的 主題 / 回貼
4樓  發表于: 2012-05-12 08:42
忘記解釋此電路上的整流后電壓是供PLC那A/D用。
歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
hanqin
級別: 論壇先鋒
精華主題: 0
發帖數量: 1236 個
工控威望: 1226 點
下載積分: 2922 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的 主題 / 回貼
5樓  發表于: 2012-05-12 09:18
還是用開關電源安全，不然加個三端穩壓模塊。
yamqq
雅馬哈，愛普生，電裝機器人。
級別: 網絡英雄

精華主題: 0
發帖數量: 1717 個
工控威望: 5539 點
下載積分: 24618 分
在線時間: 300(小時)
注冊時間: 2008-05-05
最后登錄: 2024-12-24
查看yamqq的 主題 / 回貼
6樓  發表于: 2012-05-12 09:55
樓主你去買一個電太變送器就好了
這個人很懶，什么也沒有留下！
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2835 個
工控威望: 4464 點
下載積分: 215747 分
在線時間: 3190(小時)
注冊時間: 2008-02-22
最后登錄: 2025-01-11
查看二手工控電器的 主題 / 回貼
7樓  發表于: 2012-05-12 10:10
不可以加穩壓塊！！如果加了就顯示不了實時交流電壓。
歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3191 點
下載積分: 70452 分
在線時間: 1604(小時)
注冊時間: 2008-04-20
最后登錄: 2024-12-17
查看wwcwwc的 主題 / 回貼
8樓  發表于: 2012-05-12 11:43
那你就可以結合二者的方法，供電端接穩壓后，電壓檢測信號接在穩壓前端（整流后或者直接做一個整流回路，不要濾波）。
如果你電壓信號取自整流濾波后，由于電解電容的作用，電壓信號反應會有誤差。
meipingboy
級別: 家園常客
精華主題: 0
發帖數量: 528 個
工控威望: 735 點
下載積分: 9638 分
在線時間: 610(小時)
注冊時間: 2009-09-13
最后登錄: 2025-01-10
查看meipingboy的 主題 / 回貼
9樓  發表于: 2012-05-12 12:00
引用
引用第7樓wenrong于2012-05-12 10:10發表的  :
不可以加穩壓塊！！如果加了就顯示不了實時交流電壓。


樓主的意思是：用這個電壓，輸入PLC  A/D，再由PLC計算后，把交流電當前的電壓值，在觸摸屏上顯示吧

如果是，那么很遺憾的告訴你，不可能，因電容的充放電，所以如果220V電壓突然降低，那么，電容上電壓是從8.4V開始慢慢降低，A/D 輸入電流較小，因此這個速度較慢，如果沒接有其它負載，那么有可能要幾分鐘，所以不能正確顯示出當前交流電電壓值，只能夠是大概值。
本帖最近評分記錄：
  • 下載積分:+1(wenrong)
    • 活到老學到老：還有 8  分沒學到
    二手工控電器
    且行且珍惜
    級別: 工控俠客
    精華主題: 0
    發帖數量: 2835 個
    工控威望: 4464 點
    下載積分: 215747 分
    在線時間: 3190(小時)
    注冊時間: 2008-02-22
    最后登錄: 2025-01-11
    查看二手工控電器的 主題 / 回貼
    10樓  發表于: 2012-05-12 12:35
    先謝謝樓上回復。安照樓上的說法如果我將上圖中的濾波電容換成104的紙片電容（作用是防止尖脈沖傷及A/D模塊），然后在輸出端接一假負載（電阻）是不是就可行了呢？？？
    歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
    http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
    子丑寅卯9
    好鋼是煉出來的; 好妞是泡出來的!
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1223 個
    工控威望: 6798 點
    下載積分: 9012 分
    在線時間: 335(小時)
    注冊時間: 2008-05-17
    最后登錄: 2024-07-10
    查看子丑寅卯9的 主題 / 回貼
    11樓  發表于: 2012-05-12 15:00
    創造無限,MINZU 振興希望.
    （沈陽）承接非標自動化設計,調試及改造；各種通信控制；伺服調試,定位同步控制及專機制造。手機&微信同步（來訪注明家園）：18680531562 。
    • «
