樓主  發表于: 2011-11-23 22:39

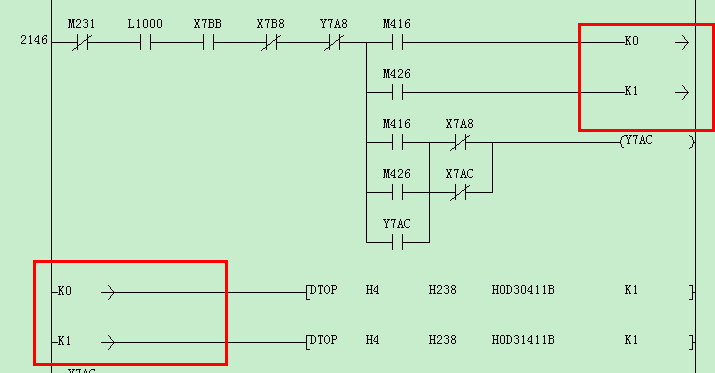

  請問各位大俠，該圖中所框的類似箭頭的梯形圖怎么輸入？謝謝！
上官自清
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看上官自清的 主題 / 回貼
1樓  發表于: 2011-11-24 00:12
紅框里的是上下兩個梯形圖的連接點，是一一對應的，是空間不夠的一種折中，K0對K0,K1對K1.接在一起就可以了。
本帖最近評分記錄：
  • 下載積分:+5(匯榮鋁業) 熱心助人
    shi2999
    不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2680 個
    工控威望: 7394 點
    下載積分: 3002 分
    在線時間: 606(小時)
    注冊時間: 2010-12-26
    最后登錄: 2023-05-29
    查看shi2999的 主題 / 回貼
    2樓  發表于: 2011-11-24 01:13
    自試一下就知道，只是超長而爾。
    qlin
    學過一點FX型PLC基本知識
    級別: 家園常客
    精華主題: 0
    發帖數量: 537 個
    工控威望: 531 點
    下載積分: 12343 分
    在線時間: 258(小時)
    注冊時間: 2009-07-13
    最后登錄: 2019-05-13
    查看qlin的 主題 / 回貼
    3樓  發表于: 2011-11-24 04:39
    樓主用的是那個編程軟件？
    在三菱GX Developer中，按下F9（或點“畫橫線”）后，輸入K標號“確定”，可以顯示該符號（用FX2N試的）。
    僅很早前用過幾次順控編程（PLC），嘿嘿，沒尋找機會
    渤海邊
    天下大事必作于細
    級別: 略有小成
    精華主題: 0
    發帖數量: 160 個
    工控威望: 327 點
    下載積分: 2752 分
    在線時間: 204(小時)
    注冊時間: 2010-09-08
    最后登錄: 2021-05-11
    查看渤海邊的 主題 / 回貼
    4樓  發表于: 2011-11-24 08:17
    本行寫不開,自動換行
    aaweihua
    級別: 家園常客
    精華主題: 0
    發帖數量: 536 個
    工控威望: 894 點
    下載積分: 17631 分
    在線時間: 282(小時)
    注冊時間: 2009-11-05
    最后登錄: 2022-10-23
    查看aaweihua的 主題 / 回貼
    5樓  發表于: 2011-11-24 09:53
    我剛開始學編程時也搞不清這個問題，后來照著程序在軟件里寫，哈，原來程序會自動生成，換行時它會出現，不用輸入箭頭符號
    lilindong
    級別: 略有小成
    精華主題: 0
    發帖數量: 184 個
    工控威望: 319 點
    下載積分: 1086 分
    在線時間: 46(小時)
    注冊時間: 2008-01-10
    最后登錄: 2024-08-28
    查看lilindong的 主題 / 回貼
    6樓  發表于: 2011-11-24 09:57
    明白了就好
    lilindong
    級別: 略有小成
    精華主題: 0
    發帖數量: 184 個
    工控威望: 319 點
    下載積分: 1086 分
    在線時間: 46(小時)
    注冊時間: 2008-01-10
    最后登錄: 2024-08-28
    查看lilindong的 主題 / 回貼
    7樓  發表于: 2011-11-24 09:58
    箭頭你也可以手動輸入，真NB
    lu831226
    代理施耐德西門子等品牌的元件!
    級別: 家園常客
    精華主題: 0
    發帖數量: 312 個
    工控威望: 541 點
    下載積分: 2493 分
    在線時間: 54(小時)
    注冊時間: 2011-04-03
    最后登錄: 2020-09-26
    查看lu831226的 主題 / 回貼
    8樓  發表于: 2011-11-24 11:33
    相當于跳轉指令
    QQ32135553
    huangliangl
    天道~酬勤
    級別: 略有小成
    精華主題: 0
    發帖數量: 217 個
    工控威望: 388 點
    下載積分: 366 分
    在線時間: 61(小時)
    注冊時間: 2010-11-12
    最后登錄: 2025-01-01
    查看huangliangl的 主題 / 回貼
    9樓  發表于: 2011-11-24 17:41
    謝謝各位！
    yuan0971
    對大腦的投資是最沒有風險的
    級別: 略有小成
    精華主題: 0
    發帖數量: 176 個
    工控威望: 316 點
    下載積分: 618 分
    在線時間: 72(小時)
    注冊時間: 2011-11-09
    最后登錄: 2019-05-04
    查看yuan0971的 主題 / 回貼
    10樓  發表于: 2011-11-25 13:21
    哈哈 ，這個不用輸
    cooler_show
    級別: 略有小成
    精華主題: 0
    發帖數量: 123 個
    工控威望: 267 點
    下載積分: 527 分
    在線時間: 166(小時)
    注冊時間: 2011-06-30
    最后登錄: 2019-12-03
    查看cooler_show的 主題 / 回貼
    11樓  發表于: 2011-11-25 13:30
    這個是你某一行寫的太長了，軟件自動生成的，不改變指令。
    • «
